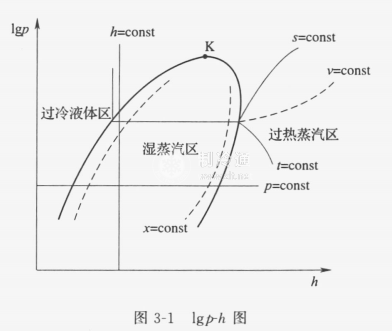

制冷循環Igp-h圖即壓焓圖，如圖3-1所示，它以壓力為縱坐標，以比熔為橫坐標。為了縮小圖的尺寸，提高圖的精度，壓力坐標取為對數坐標，因而坐標系為單對數坐標系。
圖中K點為臨界點，K點左邊的粗實線A為飽和液體線，當工質的狀態落在線上的任一點，表示工質為飽和液體，即x=0。 K點右邊的粗實線B為飽和蒸汽線，當工質的狀態落在線上的任一點，表示工質為飽和蒸汽，即x=1。飽和液體線與飽和蒸汽線將圖分成三個區域。飽和液體線的左邊為過冷液體區，當工質的狀態落在區內的任一點，表示工質為過冷液體。飽和液體線與飽和蒸汽線之間為濕蒸汽區，狀態落在區內的工質為飽和液體與飽和蒸汽的混合物，即氣液共存，該區域內的任一點，表示工質的平均狀態。飽和蒸汽線的右邊為過熱蒸汽區，當工質的狀態落在區內的任一點，表示工質為過熱蒸汽。
圖中共有六種等參數線簇:
(1)等壓線 與橫坐標平行。
(2)等焓線 與縱坐標平行。
(3)等溫線 在濕蒸汽區與等壓線重合;在過熱蒸汽區為左上至右下的曲線，圖上以細實線繪出;由于液體為不可壓縮流體，其始值基本上僅取決于溫度，與壓力和比體積基本無關，在過冷液體區.等溫線基本與等始線重合。
(4)等熵線僅在過熱蒸汽區標出，為左下至右上的曲線，斜率較大，圖上以細實線繪出。
(5)等溶線 僅在過熱蒸汽區標出，為左下至右上的曲線，斜率較小，圖上以虛線繪出。
(6)等干度線 僅存在于濕蒸汽區，圖上以虛線繪出。
