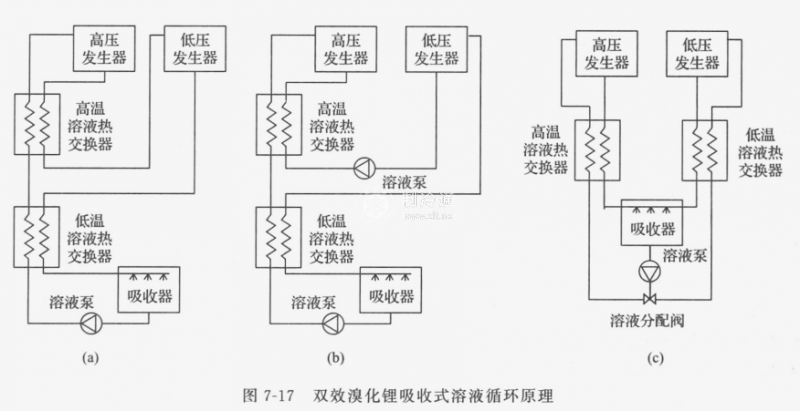

圖7-17(c)所示的并聯流程中，吸收器出來的稀溶液經溶液泵升壓，由溶液分配閥分成兩部分:一部分流經低溫?zé)峤粨Q器，溫度升高后進入低壓發生器。被來自高壓發生器的高溫冷劑水蒸氣加熱，使溶液的濃度和溫度升高，產生冷劑蒸汽;另一部分經高溫?zé)峤粨Q器升溫后進入高壓發生器，被工作蒸汽或高溫水加熱產生冷劑水蒸氣。
在低壓發生器中溶液的濃度與高壓發生器相同，避免了兩種串聯流程的缺點，熱力系數較高。由低壓發生器出來的濃溶液，經低溫?zé)峤粨Q器降溫后進入吸收器，與部分稀溶液混合，形成混合溶液，然后在吸收器內均勻噴淋，吸收由蒸發器產生的冷劑蒸汽，從而保持蒸發器內所需要的低壓，使冷劑水能不斷地蒸發;混合溶液吸收了冷劑水蒸氣后重新變?yōu)橄∪芤?，由溶液泵送?/span>;吸收過程中產生的熱量由吸收器管簇內的冷卻水帶走，從而保證吸收過程的連續進行。
高壓發生器產生的冷劑蒸汽在低壓發生器中放出潛熱，凝結成冷劑水，經節流后與低壓發生器產生的冷劑蒸汽一起進入冷凝器，被管內冷卻水冷卻成冷劑水;冷劑水經過節流裝置后進入蒸發器，由于壓力突然降低，部分水氣化，剩余的冷劑水積存在水盤中，由冷劑泵輸送，均勻地噴淋在蒸發器管簇的外表面，吸取管內冷(媒)水的熱量并蒸發，產生制冷劑水蒸氣;管內冷(媒)水得到冷卻。
