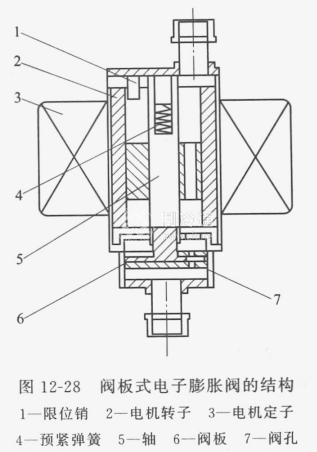

電子膨脹閥的另一種通道結構形式為閥板式，其結構如圖12-28所示，由節流結構和驅動部分兩部分組成.驅動部分采用水磁式爪極步進電動機，定子(即線包部分)由兩段組成，兩段的爪極錯開四分之一爪距，這種結構使步進電機能夠連續運轉，而不產生死角。電機定子與其他電子膨脹閥的定子基本一樣，只是在其工作時，定子只有旋轉運動，在軸線上沒有移動，這能保證磁矩的大小不會發生波動，并且只在90°范圍內轉動，這是由圖中的限位銷來保證。
驅動部分與節流部分的連接是通過類似聯軸器的結構實現。一般的電子膨脹閥都是通過螺紋傳動傳遞運動，存在軸向移動。而這里的連接結構只傳遞圓周運動，保證轉子在轉動時沒有軸向運動，提高電機性能，節流結構采用閥板，改善了電子膨脹閥的流量特性。
閥板式電子膨脹閥的節流部件如圖12-29所示，由上閥板、中閥板和下閥板組成。上閥板和下閥板都與閥體固結在一起，不能活動;中閥板與傳動軸連接，可以隨傳動軸轉動。上閥板和下閥板結構基本相同，圓盤狀的閥板上有一個90°環狀孔，工作時工質便由此通過;中閥板上有一個90°缺口，中閥板轉動時，依靠缺口與環狀孔的相對位置變化來控制節流孔的開啟度。不同大小的閥容量，可以通過改變環狀孔寬度來實現，而驅動部分可以通用。
