制冷輔助設備——貯液器

貯液器也稱貯液筒，是在制冷系統中來貯存制冷劑液體的容器。其作用是，在制冷系統的工況變化時，調節和穩定系統內制冷劑的循環量，當系統循環需要加大制冷劑供應量時，能保證供應；當系統循環需要減少制冷劑供應量時，能將制冷劑貯存起來。當制冷系統停止工作時，又可將系統中的制冷劑全部收貯在貯液器內，以避免系統泄漏造成損失。

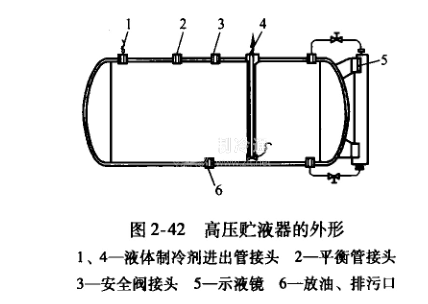

    貯液器按其工作的壓力不同，可分為高壓貯液器和低壓貯液器兩種。在中小型制冷設備中一般只設有高壓貯液器。其作用是收集從冷凝器中流出的液體制冷劑，以保證冷凝器的冷卻面積。圖2-42所示為用于氟利昂制冷系統的高壓貯液器的外形。
