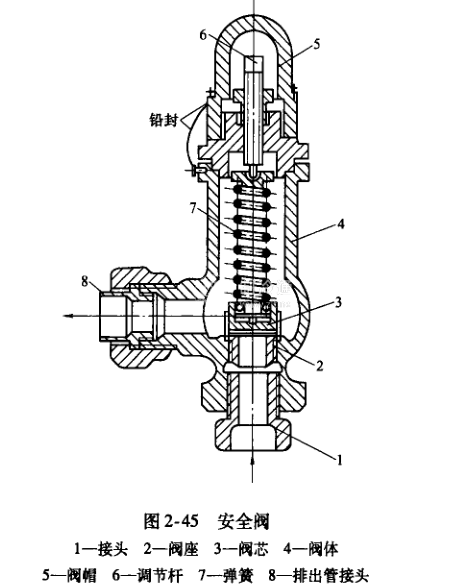

為防止制冷系統高壓壓力超過限定值而造成管道爆裂，需在制冷系統的管道上設置安全閥。這樣，當系統中的高壓壓力超過限定值時，安全閥自動啟動，將制冷劑泄放至低壓系統或排至大氣。圖2-45所示為一種制冷系統常用的安全閥。
它主要由閥體、閥芯調節彈簧、調節螺桿等組成。安全閥的進口端與高壓系統連接，出口端與低壓系統連接。當系統中高壓壓力超過安全限定值時，高壓氣體自動頂開閥芯從出口排入低壓系統。通常安全閥的開啟壓力限定值為R22制冷裝置2.0 -2. 1 MPa。
