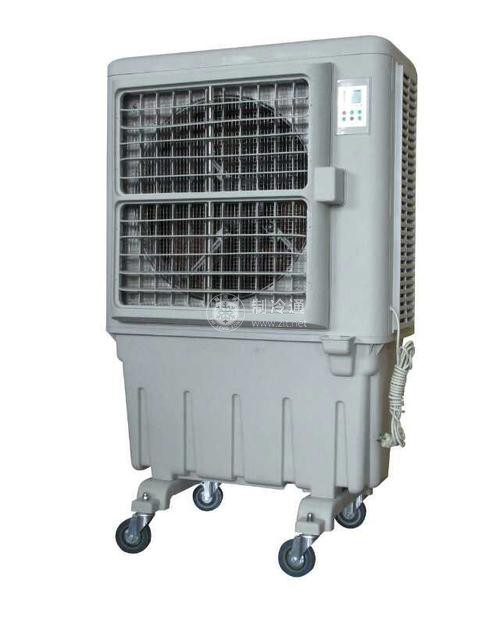

整體移動式空調器的結構
整體移動式空調器只有一個箱體，其室內、室外換熱器都是安裝在同一個箱體內。整體移動式空調器在制冷運行時，室內換熱器上會產生冷凝水，冷凝水經過噴淋裝置的處理后，將噴淋到室外換熱器上。冷凝水在提高室外換熱器換熱效率的同時，一部分將在與室外換熱器的換熱中被蒸發掉，剩余的冷凝水將被收集在水箱內。當水箱內的冷凝水累積到一定高度后，為了防止冷凝水溢出，整機將停止運行并向用戶發出水滿報警的提示。只有在用戶排除了水箱內的積水后，整體移動式空調器才能重新開始運行。
分體式空調器的結構
室內空氣由室內機前面板進入，經濾塵網濾去纖維和較大的灰塵顆粒，通過室內側換熱器進行熱交換，再被室內風機吸入，然后經風機蝸殼、內部送風道和出風口回到室內，構成室內空氣循環。凝結水從室內側換熱器上流入接水槽，由接水槽端部的排水孔進入泄水管排向室外。分體壁掛式室內機所用的風機為貫流式風機，其葉輪細長，噪聲較低。環境空氣從后面進入室外機，由軸流風機強制吸風通過室外側換熱器，換熱后從前而排出。
分體式空調器的室外側換熱器通常是整體折彎型，以減小室外機體積。而室內側換熱器通常是兩段型或三段型，以加大進風而積減小室內機高度。
