鉗形電流表的結構和工作原理

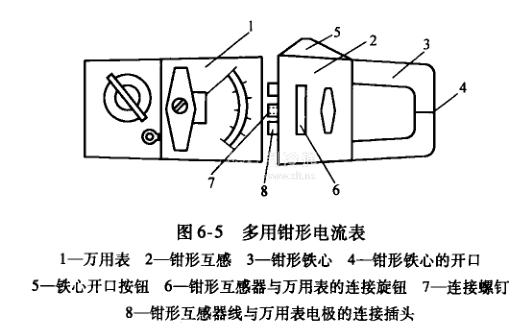

鉗形電流表俗稱鉗表，是專門測量交流電流的專用電工儀表。用鉗形電流表測量交流電流時，不必將其接入電路，只需將被測導線置于鉗形電流表的鉗形窗口內，就能測出導線中的電流值。鉗形電流表多與萬用表組合在一起，形成多用鉗形電流表，如圖6-5所示。

    鉗形電流表是根據電流互感器的原理成的。鉗形互感器上的線圈為互感器的二次繞組。當被測導線被夾入鉗形鐵心的窗口時，通電導線即互感器的一次繞組。當被測導線中有交流電通過時，二次繞組中就產生感生電流。二次繞組與萬用表的電極相連，這樣就可以從萬用表的刻度盤上直接讀出導線中的交流電流值。
