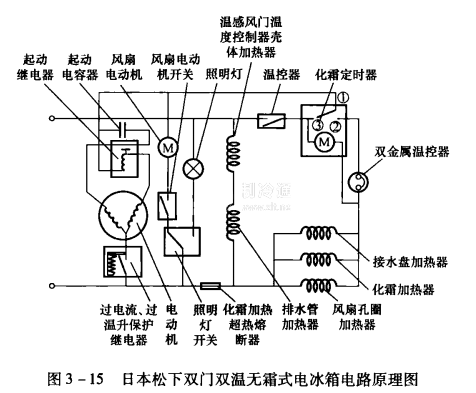

間冷式無霜雙門雙溫電冰箱電路如圖3一15所示。電路由以下五部分組成。
(1)由制冷壓縮機、重錘或PTC起動繼電器和過載保護器組成起動保護電路。
(2)由冷凍室溫控器構成壓縮機運行控制電路。
(3)由化霜定時器、雙金屬化霜溫控器、化霜加熱器和化霜超熱保護器構成全自動化霜電路。
(4)由接水盤加熱器、排水管加熱器和風扇口圈加熱器構成加熱防凍電路。
(5)由風扇電機、照明燈和兩個門開關構成送風控制和照明電路。
化霜電路中串入化霜超熱保護器，是為了防止因化霜溫控器動作失靈，在達到化霜溫度后，因觸點粘連而不能斷開加熱器電路，造成蒸發器表面溫度過高，使其管道內壓力過高，發生蒸發器盤管爆裂而設置的。當蒸發器表面溫度達到65℃，而化霜溫控器仍不動作時，化霜超熱保護器就自動熔斷，切斷化霜電路。
為了保證冰箱內空氣的強制循環對流，安裝了風扇電動機，其工作過程受溫控器與冷凍室和冷藏室箱門開關雙重控制。當溫控器導通，壓縮機工作、冷凍室和冷藏室箱門都關閉時，風扇電動機與制冷壓縮機同步運行，以保證箱內空氣的對流循環，此時若打開冷凍室或冷藏室箱門，為防止箱內冷空氣外流，箱門上的風扇控制開關斷開，使風扇電動機暫停工作;待箱門關閉后，風扇電動機隨即起動運轉，投入工作。冷藏室箱門開關具有雙重功能，即當冷藏室箱門開啟時，切斷風扇電動機的電路，同時閉合門燈電路，使門燈工作。
為了使化霜水順利排出箱體和防止風扇口圈因溫度低而結霜，影響風扇電動機正常工作，在化霜電路中設置了接水盤加熱器，排水管加熱器和風扇口圈加熱器等加熱裝置，它們的加熱工作過程與化霜加熱器同步。
