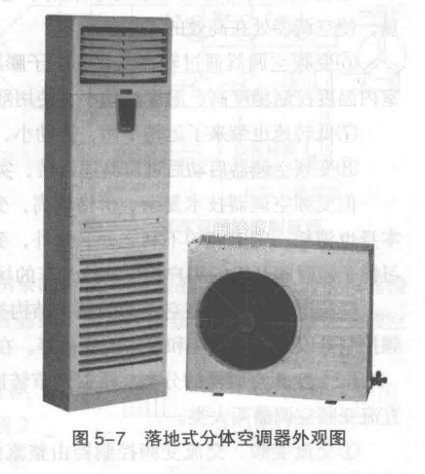

圖5-7為典型的落地分體式空調器的外觀圖，其室內機做成立柜形狀直接放置于地面，故習慣上也將其稱為柜式空調器。落地分體式空調器的基本結構與掛壁式分體空調器類似，主要的區別僅在于其室內機不是安裝在墻壁上。由此帶來室內機結構的不同。
空調器室內機柜體正面上部設有出風柵，并有導風裝置，部分產品還有掃風裝置。柜體正面下部或側面開有進風柵。柜中上部傾斜地裝著蒸發器，將內腔分為兩半。蒸發器下方安裝有風扇、風扇電動機及制冷劑管路、節流裝置等。
室外機部分與掛壁式空調器的室外機基本相同。室內、室外兩部分依靠制冷劑管道和電纜連接。
需要說明的是，盡管基本結構萬變不離其宗，但不同的產品具體結構變化多樣。一個主要的變化方向體現在氣流組織上，如室內機的進風有柜體下部正面進風和側面進風的區別。室外機有后進前出和上進前出的變化等。
落地式分體空調器的制冷量一般較大，適合于面積較大的房間。且由于裝機容量較大，部分產品電源采用三相電源。
需要說明的是，盡管基本結構萬變不離其宗，但不同的產品具體結構變化多樣。一個主要的變化方向體現在氣流組織上，如室內機的進風有柜體下部正面進風和側面進風的區別，室外機有后進前出和上進前出的變化等。
落地式分體空調器的制冷量一般較大，適合于面積較大的房間。且由于裝機容量較大，部分產品電源采用三相電源。
