液位保護主要包括液面指示計、液面控制器、浮球閥、液位傳感器等，在不同的設備中起著不同的作用。對于氣液分離器、排液桶、集油器僅起到防止液位過高的作用；對儲液器、低壓循環捅、中間冷卻器而言，不僅起到防止液位過高的作用，還起到防止液位過低的作用。

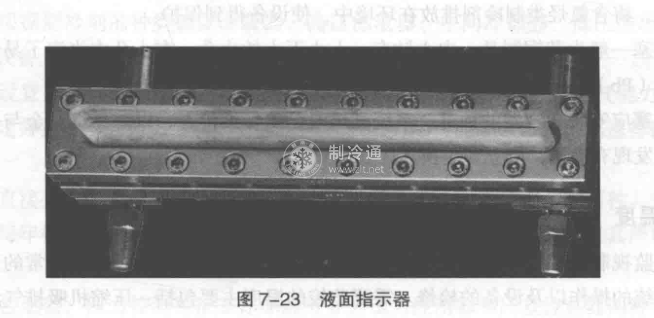

(1)液面指示器(圖7-23)可以直觀地反映液位的高度，一般不具有自動控制的功能。-10℃以下一般采用油包式液位指示的方法，在充滿油的視鏡里不會產生氣泡或結冰。
(2)液位控制器。液位控制器對液位可起到監視和報警的作用。圖7-24為一款熱力式液位控制開關，主要起到控制低溫設備內高液位作用。電加熱溫度傳感器感受到低溫液體制冷劑后，開關動作，關閉供液電磁閥，起到自動保護作用。
(3)浮球閥。浮球閥可以自動供液防止液位過低。圖7-25為浮球液位開關，通過浮球閥內的浮子浮起或落下來控制閥門的開啟和閉合，屬于機械式的控制開關。安裝位置需和液位要求的高度吻合，在一定的范圍內控制液位的高度。
(4)液位傳感器。圖7-26為兩款液位傳感器。根據結構不同液位傳感器可分為板式液位傳感器和管式液位傳感器。根據液位傳感器與儲液容器的連接方式不同又可分為法蘭式連接和管接頭式連接。
