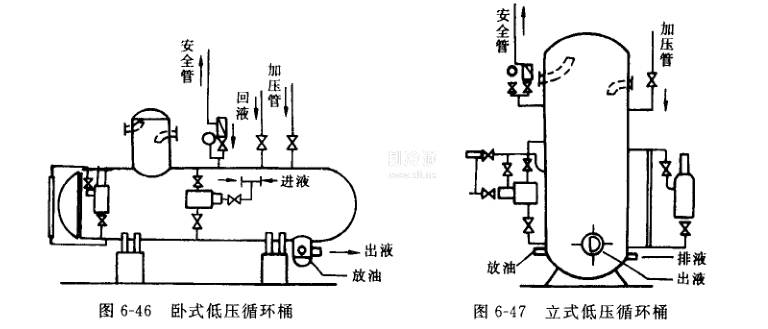

低壓循環桶是裝置在氨泵制冷系統中的設備，它的功用是保證充分供應氨泵所需的低壓氨液，同時也起著液體分離器的作用。一般循環貯液桶分為立式和臥式兩種，見圖6-46與6-47。
低壓循環捅的進氣接頭直接與回氣總管相連，而出氣管與壓縮機吸氣管連結，因此容器內壓力與回氣壓力相同。使用氨泵時，各蒸發溫度的系統應設有單獨的低壓循環桶，并外包隔熱材料。
當?shù)蛪夯貧膺M(jìn)人容器后，由于速度降低，方向改變，使液體沉降分離出來，而氣體繼續上升被壓縮機吸入，這樣保證壓縮機干壓過程。貯液器的下部設有出液管與氨泵相接。氨液通過浮子調節閥進入循環桶內，并自動保持器內一定的液面高度。當浮子閥失靈時，可用手動閥進行供液。
為了便于操作和管理，循環桶上還設有液面指示器及遠距離液面指示器。在排液時可通過加壓管加壓，將液體排出，運轉時臥式液面高度不應超過其高度的三分之一，立式的不高于四分之一。
