螺桿式壓縮機的種類介紹_單螺桿壓縮機內容積比調節

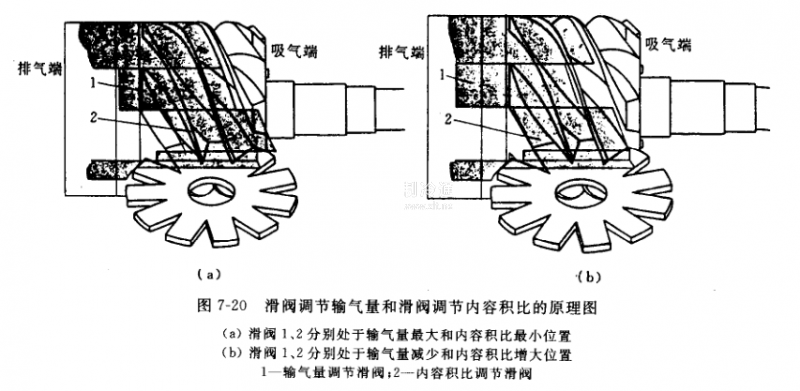

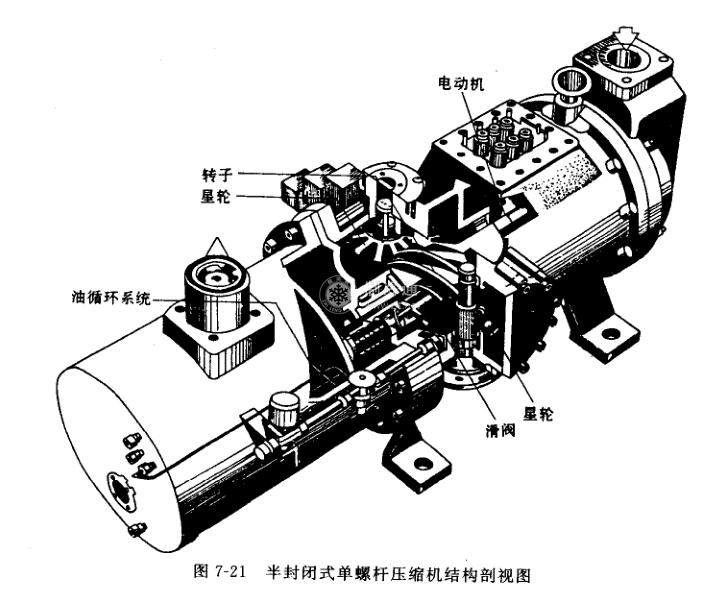

    單螺桿式壓縮機的內容積比調節原理如圖7-20所示。圖中滑閥2是內容積比調節滑閥。圖7-20(a)是滑閥2處于較右位置，使基元容積較早地與排氣口相通，內容積比變小，圖中滑閥2向吸氣端移動了一段距離。圖7-20(b)是滑閥處于較左位置，這樣推遲了基元容積和排氣口相通的時間，內容積比增大。由圖7-21可見，單螺桿式壓縮機輸氣員調節滑閥1與內容積比調節滑閥2可分開單獨動作，實現了工況變化時壓縮機一直在較高效率下運行。
