開啟式螺桿壓縮機組的結構

開啟式螺桿制冷壓縮機廣泛應用于石油、化工、制藥、輕紡、科研方面的中低溫裝置;食品、水產、商業的低溫加工貯藏和運輸;以及工廠、醫院及公共場所等大型建筑的空氣調節等。因為它有自己的特點，所以一般以壓縮機組型式出售。

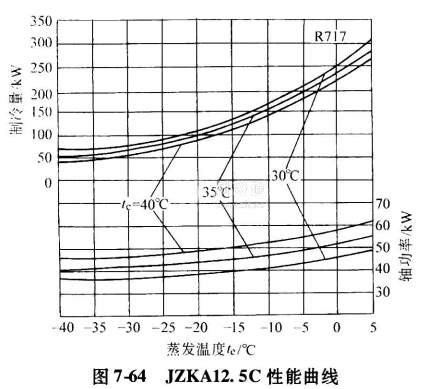

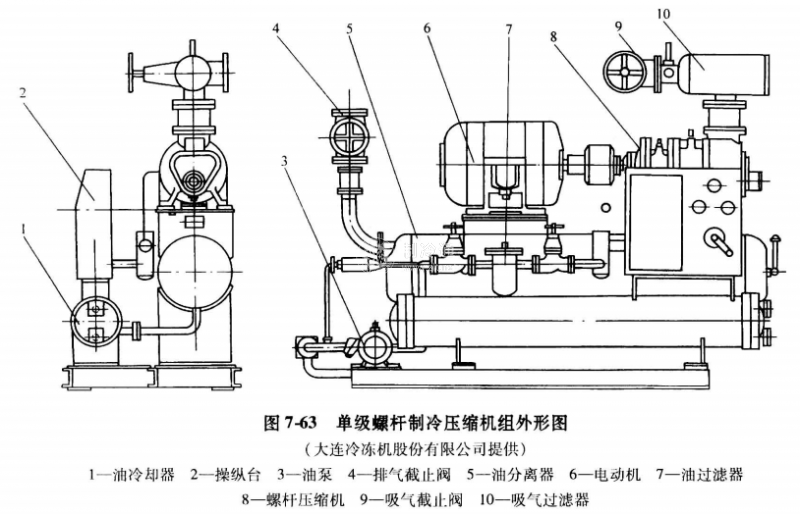

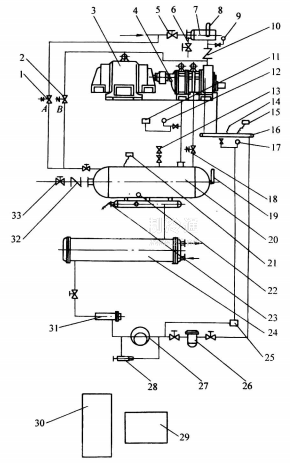

壓縮機組由壓縮機、電動機、聯軸器、油分離器、油冷卻器、油泵、油過濾器、吸氣過濾器、控制臺等組成。圖7-62、圖7-63分別表示單級螺桿制冷壓縮機的系統圖與外觀圖。圖7-64示出JZKA12. 5C型產品的性能曲線。JZKA12. 5C型產品主要技術數據如下:轉子公稱直徑125mm;轉子長度190mm;轉速2960r/min;制冷工質R717、 R22;理論排量263 m3/h。
