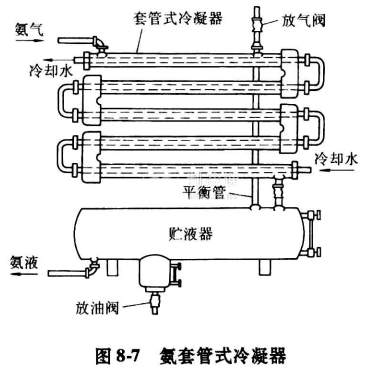

氨套管式冷凝器是由兩根不同直徑的無縫鋼管相互疊套連接而成，其結構如圖8-7所示。氨氣從上方進入管的空腔，在內管外表面上冷凝后，從下部流入貯液器。冷卻水從冷凝器的下部進入內管，吸熱后從上部流出，與制冷劑蒸氣呈逆向流動，因此傳熱效果好。
鹵代烴類制冷劑用的套管式冷凝器結構如圖8-8所示。為了減少機組體積，將套管做成長圓形(見圖8-8a)或圓形螺旋型式(見圖8-8b)。外套管為直徑較大的無縫鋼管，內管為直徑較小的一根或數根光銅管或低肋銅管(見圖8-8c)，冷卻水在管內流動，制冷劑在外管環狀空間流動，在內管外表面上凝結。
