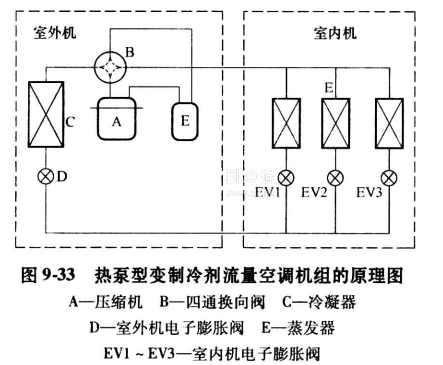

圖9-33示出了熱泵型變制冷劑流量空調機組的原理圖。在典型的熱泵型變制冷劑流量空調系統中、壓縮機通常采用一臺變頻或數碼壓縮機。在大系統中，由一臺變頻壓縮機或數碼壓縮機與多臺定速壓縮機構成壓縮機組;在各室內機和室外機上，設置有供節流和流量調節的電子膨脹閥。
在制冷工況下，室外機電子膨脹閥全開，通過室內機電子膨脹閥節流降壓，控制室內溫度和各室內機換熱器出口制冷劑的過熱度，由壓縮機頻率調節吸氣壓力;在制熱工況下，可以通過四通換向閥切換制冷劑的管路流向，改變冷凝器和蒸發器在循環回路中的位置，此時室外機電子膨脹閥，控制室外機換熱器出口制冷劑的過熱度，室內機電子膨脹閥，控制室溫和室內換熱器出口的制冷劑過冷度，通過改變壓縮機頻率或數碼渦旋壓縮機的卸/負載周期來調節壓縮機排氣壓力。
為提高系統的穩定性、可控性和可靠性，在一些系統中，增設了輔助回路。
