過去用的保溫磚和保溫磚塊是用于節能建筑外墻保溫的輕質普通水泥制品。如加氣溫凝土砌塊、珍珠巖砌塊等。僅用加氣混凝土砌塊就可建成節能率達50%的節能建筑的外墻，而且外墻的厚度一般都不超過370F11 IT厚的赫土磚墻。如果適當加強構造柱、抗震柱、圈梁等，加氣混凝土建多層節能住宅是沒有什么問題的，因為這已被遼寧省、北京等地的一些節能住宅工程實踐所證實。加氣混凝土在框架結構的中高層甚至高層節能住宅中，用于外圍護墻、內隔墻的工程已有很多實例。
在遼寧省的澤工里節能住宅小區中，外墻采用了多種方案，其中之一就是用加氣混凝土與承重多孔黏土磚砌成復合外墻。這是把加氣混凝土砌塊砌在外墻的外側，內側是用多孔磚砌成。
無論是加氣混凝土外墻還是加氣混凝土與多孔磚砌筑的復合外墻，過去都存在一個普遍性問題，即加氣混凝土砌塊外墻的外抹灰裂紋較多，有的還很嚴重。這些裂紋滲透進雨水，經過多個冬季的凍融作用，裂紋變長，裂縫變寬，空鼓逐年擴大，有的造成大面積的抹面砂漿脫落。這個問題在嚴寒潮濕地區顯得更為嚴重些。如某市一個較大的工程，外墻是川加氣混凝土建成，竣工當年被評為全國優質工程，第二年春天就露了真相，外墻抹灰砂漿(包括砂漿上粘貼的瓷磚)就大面積脫落，幸好是在夜間出的事故沒有造成人員傷亡。
產生這種嚴重事故的主要原因，就是外墻外表面抹的砂漿標號很高，結構密實，抹灰層厚度達8~10厘米，加上外表面又貼了瓷磚，水蒸汽滲透阻很大，而外墻內側的加氣混凝土的水蒸汽滲透阻卻小得多，這就造成了水蒸汽在該外墻中“易進難出”，水蒸汽在外墻中產生冷凝、冰凍。當春暖之后，冰融成水，抹灰砂漿與瓷磚就與加氣混凝土墻分離，分離出來的砂漿而層(包括瓷磚)的自重大于局部砂漿與加氣混凝土的粘結力而脫落下來。從破壞界面看，都是把加氣混凝土拱開，斷裂。這顯然是加氣混凝土吸水后由凍脹破壞而造成的。
為什么前一年竣工的加氣混凝土墻第二年春天就遭受這樣嚴重的凍害呢?這當然是有加劇這種凍害的重要因素存在。其一是該建筑是個俱樂部，采用蒸汽采暖，室內無人，蒸汽管道漏氣24小時，室內的絕對濕度和相對溫度極大，外墻的加氣混凝土吸收了大量的水份；其二是外墻上的鋼窗框埋人加氣混凝土中，且未做好防水處理，鋼窗框的冷凝水直接浸入加氣混凝土。從整個加氣混凝土墻的破壞斷面看，形成一個很規律的曲面，即都從鋼窗框根部的加氣混凝土斷裂脫落，其他部位都是砂漿與加氣混凝土的界面附近拉裂開一薄層加氣混凝土。
在嚴寒地區的“單一”加氣混凝土外墻還存在一個較普遍的問題，那就是用普通砂漿來砌筑的加氣混凝土外墻。由于砂漿的導熱系數是加氣混凝土的5倍還多，加氣混凝土墻又都是較薄(與磚墻相比較)，且砂漿縫又都是直的通縫。在冬天，該外墻的所有砂漿縫處的內表面溫度，都低于露點，這些部位都形成結露、結霜，室內的灰塵就極易粘附在外墻內表面的潮濕的砂漿縫處，日積月累，在室內白色粉刷的外墻內表面上，就可清晰的看到砌筑的砂漿縫，這是由于這些砌筑縫的部位已積滿灰塵而變成灰黑色了。

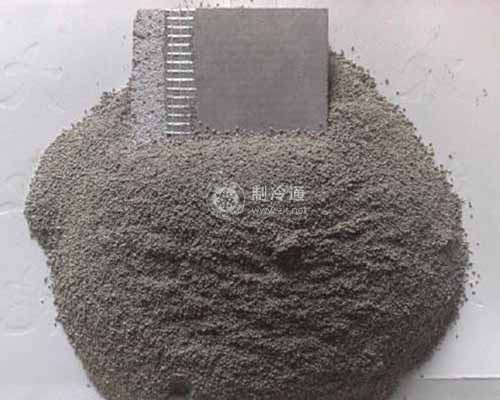

所以，在嚴寒的潮濕地區，加氣混凝土外墻的外表面不宜抹標號過高的水泥砂漿，更不宜把水泥砂漿抹得太厚，尤其不宜貼瓷磚。施用外墻涂料，最好選用防水透氣型的外墻涂料。砌筑加氣混凝土外墻，一定要采用導熱系數與加氣混凝土相當的保溫砂漿。
