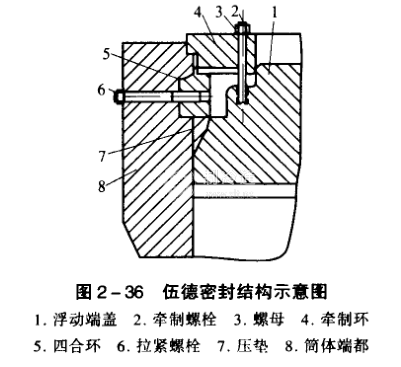

這是一種屬于自緊式密封的組合式密封(見圖2-36)。其結構是由浮動端蓋、四合環壓墊和筒體端部四大部分組成。
密封時首先擰緊牽制螺栓，靠牽制環的支承使浮動端蓋上移，同時調整拉緊螺栓將壓墊預緊而形成預密封，隨著容器內介質壓力的上升。浮動端蓋逐漸向上移動，端蓋與壓墊之間，以及壓墊與筒體端部之間的壓緊力也逐漸增加，從而達到密封目的。壓墊的外側開有1~2道環形溝槽，使壓墊具有彈性，能隨著浮動端蓋的上下移動而伸縮，使密封更加可靠。為便
于從簡體內取出，四合環是由四塊元件組成的圓環，又稱壓緊環。這種密封結構的密封性能良好，不受溫度與壓力波動的影響，且裝卸方便，適用于要求快開的壓力容器，端蓋與筒體端部不用螺栓連接，所以用料較少，重從較輕。但結構復雜。零件多而加工精度及組裝要求均很高，浮動端蓋占據高壓空間太多等，以往多用于氮肥工業，因?yàn)榇嬖谏鲜霾蛔悖F(xiàn)已逐漸被其他密封所取代，但在一些直徑不大，對密封有特殊要求(如壓力、溫度波動大)且要求快開的高壓容器中仍有采用。
