液面計的型式和結構介紹_浮球液面計

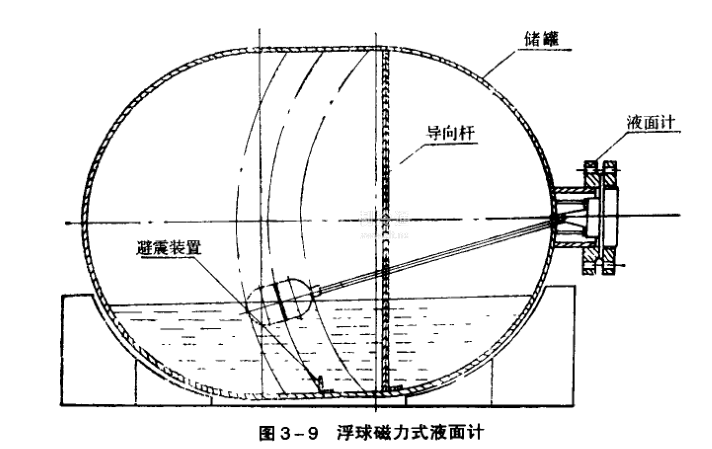

浮球液面計又稱浮球磁力式液面計(圖3一9)。其工作原理是當容器內液位升降時，以浮球為感受元件，帶動連桿結構通過一對齒輪使互為隔絕的一組門形磁鋼轉動，并帶動指針使得刻度盤上指示出容器內的充裝量。多安裝在各類液化氣體汽車槽車和油品汽車槽車上。它具有以下優點：

    (1)結構簡單、動作可靠、精度較高、安裝維護方便，具有耐震動、耐磨損、耐壓、耐高溫和耐腐蝕等特性。

    (2)表盤指示直觀，讀數清晰、準確可靠。

    (3)由于內部傳動機構與表盤及指針互為隔絕，因而這種液面計的密封性能極好。
