空調系統中通風機的特性曲線和在管路中的實際工況

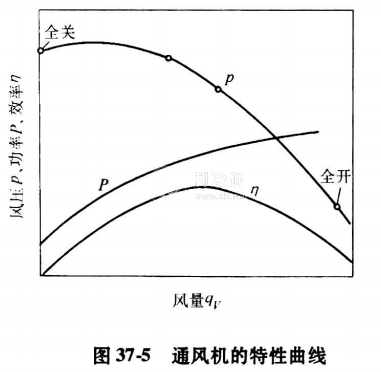

把通風機在一定的轉速和空氣密度下，通風機產生的全壓P與其流量qv，的相互關系制成曲線，便是通風機的特性曲線，完整的特性曲線還應包括功率P和效率η，如圖37-5所示。通風機特性曲線可按GB/T1236-2000《通風機空氣動力性能試驗方法》標準測試結果繪制。

通風機在管路中的實際工況

在空調風道系統中，通風機是空氣輸送管路的動力設備，兩者是結合在一起的。管路系統的阻力是隨著竹內風速而變化的。對于一定的管路系統，風速是由流經管路系統的流量來決定的。流體力學給出的管路阻力與流量之間的關系式為，式中K為管路特征系數。

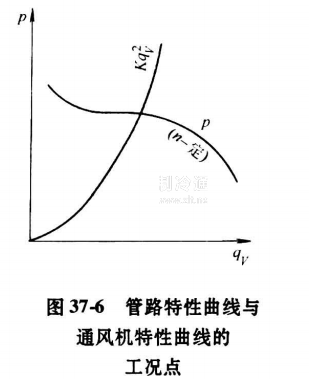

由于式為二次曲線，把它放在與通風機特性線相同的坐標系統中，即能得到如圖37-6所示的一個交點，稱此交點為通風機工作點。這便是通風機在管路中的實際工況，由此而確定了在該工作狀況下的風量、風壓、功率和效率等。
