彎管壓力平衡型膨脹節布置方式與特點

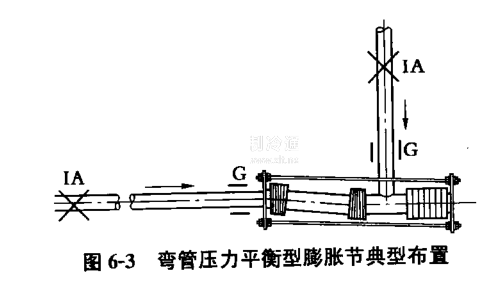

          彎管壓力平衡型膨脹節主要用于L型和Z型管段，其典型布置見圖6-3。

    特點與注意事項：

    ①彎管壓力平衡型膨脹節可同時吸收各向位移而不使支座或設備承受壓力產生的推力，使支座或設備所受的載荷減至最小。

    ②當管道直徑和流體密度較大或膨脹節橫向位移較大時，彎管壓力平衡型膨脹節的中間管不宜設置過長，否則易產生柱狀失穩現象。
