某干燥室的尺寸為10m x7m x3m,室內空氣設計條件為:干球溫度25℃，露點溫度一30℃以下(相對濕度1%)，室內負荷:設備6k W，光照度700lx，工作人員3人，室內排風量100m3/h,室內無發濕量。

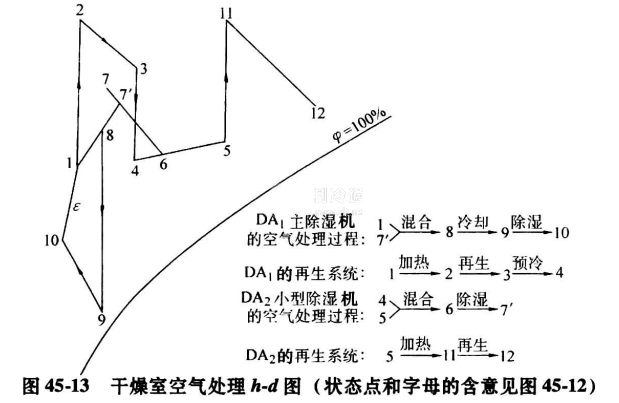

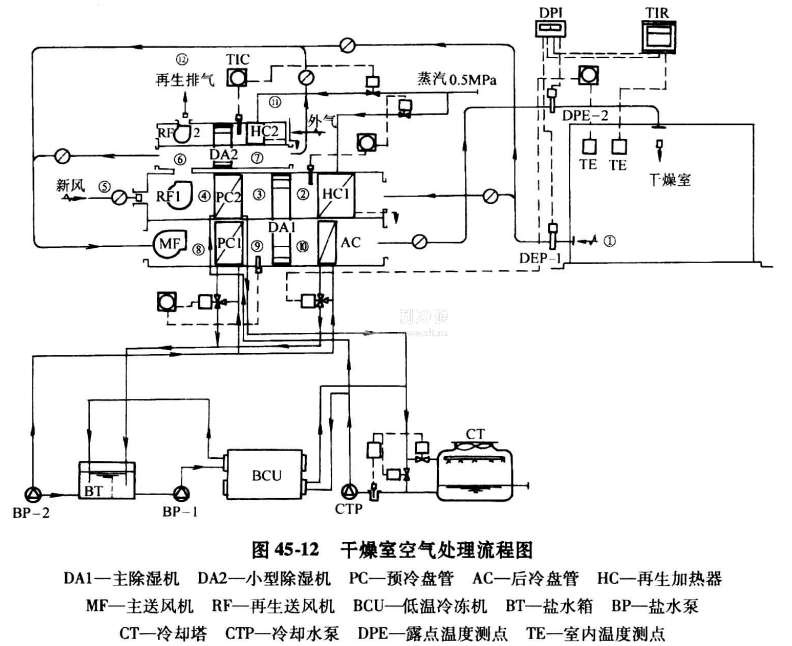

圖45-12為該干燥室空氣處理流程圖。圖45-13是干燥室空氣處理h-d圖上的表示，圖45-12的表中則列出了干燥室主要設備。
該系統由二段式固體除濕機、低溫冷凍機、換熱器、風管、水管及相應的自控裝置組成。具有以下特征:
1)由于干燥室室內空氣含濕量極低，主除濕機的再生排氣的含濕量仍比室外空氣含濕量低很多，故設置小型除濕機，將主除濕機的再生空氣循環使用(預冷并與室外空氣混合后作為小型除濕機的處理空氣)。
2)由于小型除濕機的應用，降低了主除濕機再生空氣的空氣量，使主除濕機的再生空氣與處理空氣的風量比達到0.3，因而減少了再生能耗。
3)由于設置了小型除濕機，其再生空氣可直接采用室外空氣，否則，主除濕機的再生空氣應將室外空氣先除濕冷卻后再加熱，能耗增加。
