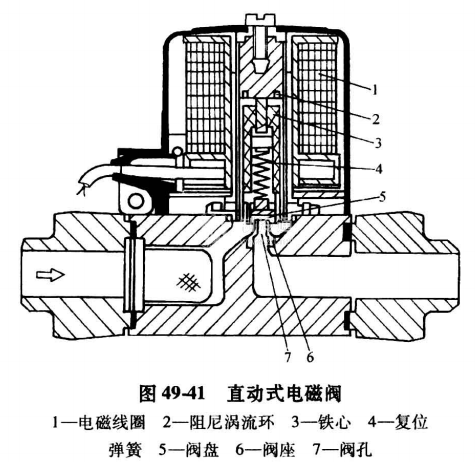

二通電磁閥在制冷空調自動控制中廣泛應用，常作為雙位控制器的執行器，或作為安全保護系統的執行器。按其工作狀態，可分為通電開型(常閉型)和通電關型(常開型)。按結構與控制方式，分為一次開啟式電磁閥，也叫直接作用式電磁閥，它直接由電磁力驅動，故也稱直動式電磁閥。制冷系統或油壓系統中，一般管內柱在3mm以下，較多采用直動式電磁閥。其典型結構如圖49-41所示。圖中所示為通電開型。工作原理是:當電源接通，線圈1通過電流產生磁場，鐵心3被電磁力吸起，裝在鐵心上的閥盤5亦離開閥座6,閥孔7被打開。當線圈電流由于控制器動作被切斷時，磁場消失，鐵心由于復位彈簧力與自身重力作用而落下，閥門關閉。關閉后由于閥入口側流體壓力施加在閥盤上，使閥關閉更緊。直接作用式電磁閥動作靈敏可靠，也可在閥前后流動壓力降為零的場合工作，常用于小口徑管路控制，也用于控制毛細管流動或作電磁導閥使用。
間接作用式電磁閥一般用于中大管徑(一般是6mm管徑以上)場合，以免直接靠電磁力驅動導致電磁線圈尺寸大、耗電過多的缺點。

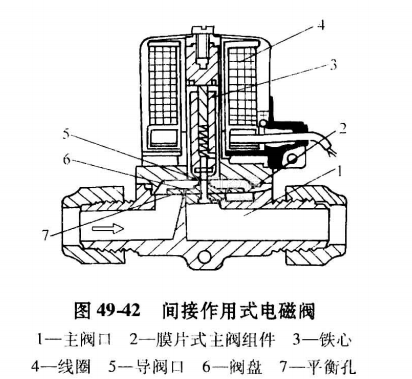

間接作用式電磁閥有活塞式和膜片式兩種，電磁閥起導閥作用。其典型結構見圖49-42,閥的上半部分是小口徑的直接作用式電磁閥，起導閥作用。下半部分為主閥，該型為膜片式二次開啟電磁閥。當電磁閥線圈4通電后，鐵心3被吸起，導閥口5打開，主閥膜片上腔與閥下游流體連通，故上腔降為閥下游的壓力，在閥前后流體壓力差作用下，膜片浮起，主閥口1打開。可見二次開啟式電磁閥利用浮動膜片（或活塞)較大的截面積，借助閥前后流體壓力差作自給放大，提供主閥開啟的驅動力。因此，二次開啟式電磁閥要打開及維持開啟狀態，必須保持閥前后一定的壓力差。最小開閥壓力差是一個很重要的參數，目前國際上像Danfoss, Alco,鷺官等企業的二次開啟式電磁閥產品目錄，均詳細地標出。如Danfoss二次開啟最小壓降值為7kPa。
