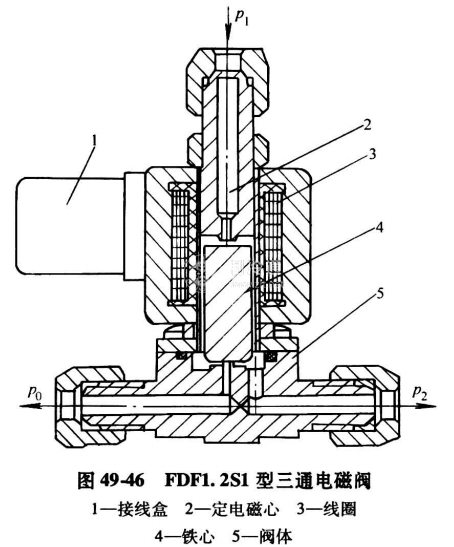

上海恒溫控制器廠生產的FDF1.2S1型三通電磁閥主要用于壓縮機卸載，其結構如圖49-46所示。不通電時，壓力介質從p1流入、自p2流出;通電后，鐵心4被吸上，壓力介質流向轉為從P2流入、P0流出。FDF1. 2S1型三通電磁閥主要技術數據如下:
通徑:1. 2mm
接管尺寸:φ6mm X1mm
介質:R12, R22, R502、空氣、清潔水、動力粘度≤65mm2/s的油及其他干燥、無腐蝕性的氣體或液體
介質溫度:-20~65℃
工作壓力:3MPa
開閥壓力差:0~2.6MPa
線圈:B級絕緣;AC: ( 36/110/220/380) V, 50Hz，DC : 24V
外形尺寸:75 mm x 31 mm x 94 mm(長x寬x高)
ZCYS-4型三通電磁閥是一種油用三通電磁閥，主要用于活塞式壓縮機氣缸卸載能量調節的油路系統，其結構如圖49-47所示。圖中，a接口接來自液壓泵的高壓油;b接口接能量調節液壓缸;c接口接曲軸箱回油管。斷電時，鐵心與滑閥落下，則a與b接通，液壓泵的高壓油送往能量調節液壓缸，使相應氣缸工作;電磁線圈通電時，鐵心與滑閥被吸起，接口b與c相通，氣缸中的壓力油回流至曲軸箱箱，氣缸卸載。
