筒形彈簧式止回閥的結構見圖3-31所示。當閥的進1-1壓力大于出口壓力時，彈簧被壓縮，帶動閥芯離開閥座，閥門開啟;當閥出口壓力大于或等于進口壓力時。在彈簧力和背壓作用下，閥門關閉。背壓越大，閥口關閉越緊。

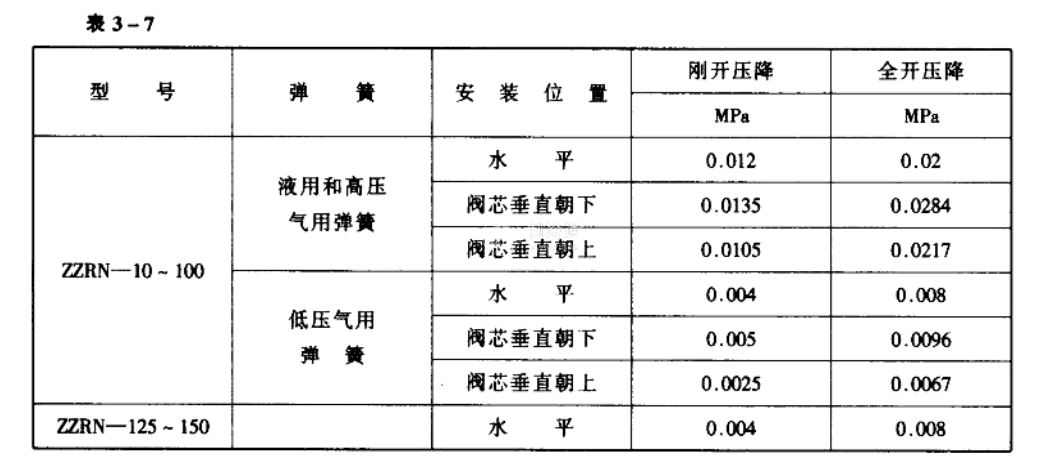

在彈簧座底上有lmm的阻尼孔.以減少脈沖氣流引起閥芯額動，因而閥門開啟平穩，可以做任何角度安裝，但工質流向必須與閥體上的箭頭一致。在作不同角度安裝時，開啟壓力損失有所不同。各種角度安裝時，其壓力損失見表3-7。
