這是一種將眾多內部封裝蓄冷介質的球形或板形小容器，密集地放置在密封罐或開式槽體內，構成的冰蓄冷裝置。載冷劑(乙烯乙二醇水溶液)在球形或板形小容器外流動，將其中蓄冷介質凍結以蓄冷，或融化以取冷。
封裝在小容器內的蓄冷介質主要有兩種:水或其他相變材料?？谇氨容^廣泛采用的封裝容器主要有三種:冰球、雙金屬蕊心冰球、冰板。

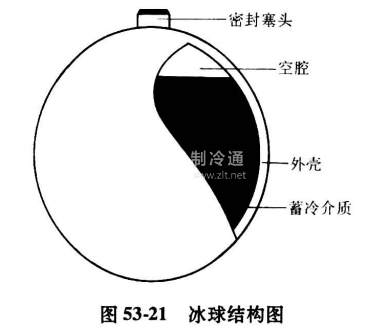

1)冰球。世界上生產和供應冰球封裝式蓄冷裝置的廠家，首推法國西亞特(CIAT)公司。其所用封裝容器為壁厚1. 5mm，外徑77mm和95 mm的硬質塑料空心球(見圖53-21)。
球內充注水和添加劑并頂留約9%的脹縮空間。其單位蓄冷量所需換熱面積約為0.796m2/ (kW·h), 每1m 3罐體空間內可容納φ95mm冰球1300個，或φ77mm的冰球2550個，總蓄冷從約57kW·ho其中潛熱蓄冷里約48.5kW·ho必須注意:不論采用開敞式槽體，還是密封型罐體，冰球必須密集堆放，防止載冷劑從無球空間旁通流過。

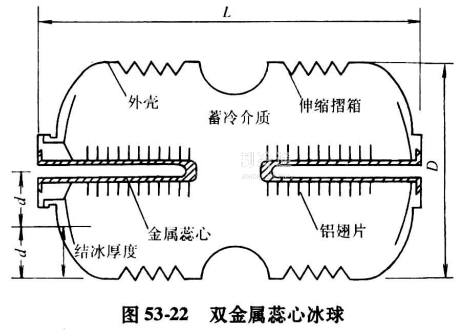

2)雙金屬蕊心冰球。這是我國臺灣發明的一項專利技術。其外形和結構如圖53-22所示。殼體材料為高彈性、高強度的聚乙烯。外部皺摺的作用，主要在于補償內部水結冰后的膨脹。兩側的中空金屬蕊心，一方面可加強與內部水的換熱;另一方面又可起到配重作用，在敞開式槽體內放置時，凍結后不致浮起。
雙金屬蕊心冰球直徑為130mm,長242mm，球內充注95%的水和5%的添加劑，后者的作用在于促進凍結，每1000個摺囊球的蓄冷量為207 k W·h。
