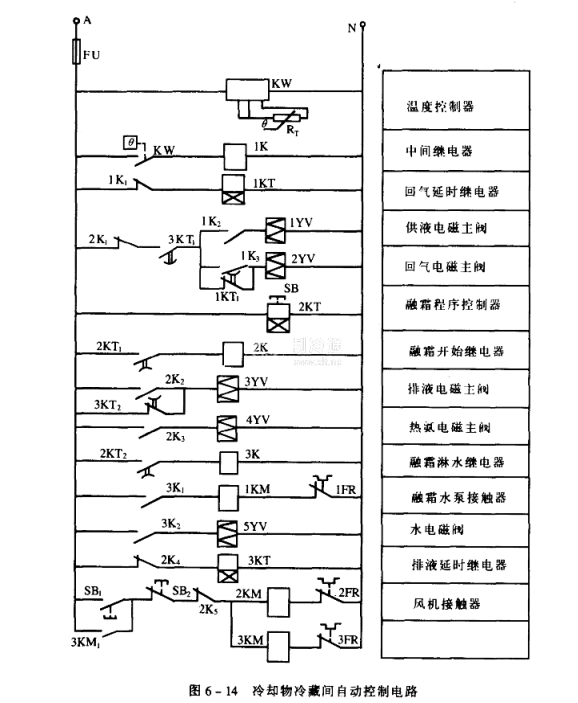

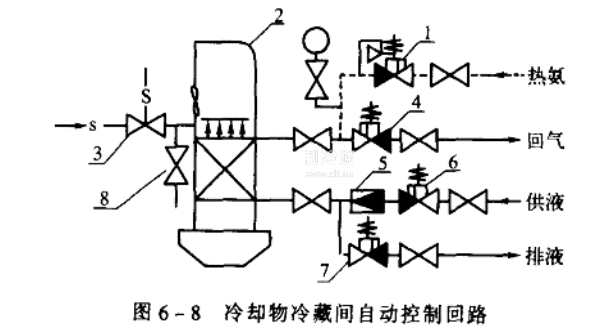

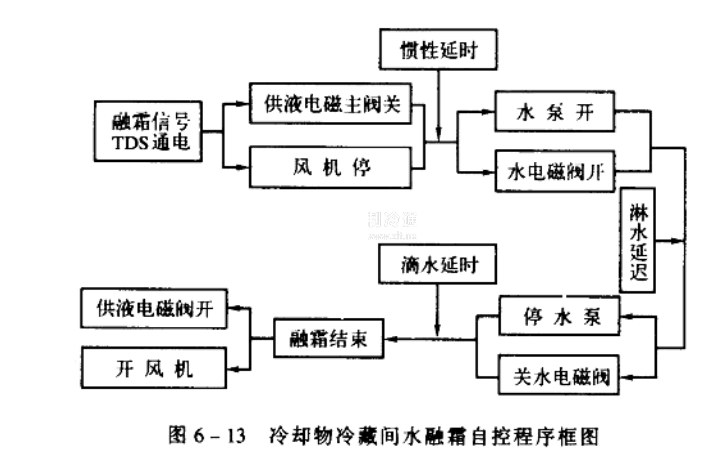

冷卻物冷藏間的控制回路見圖6-8所示。溫度控制采用WMZK-01型溫度指示控制儀。融霜控制采用TDS-05型時間程序控制器。其控制電路見圖6-14。

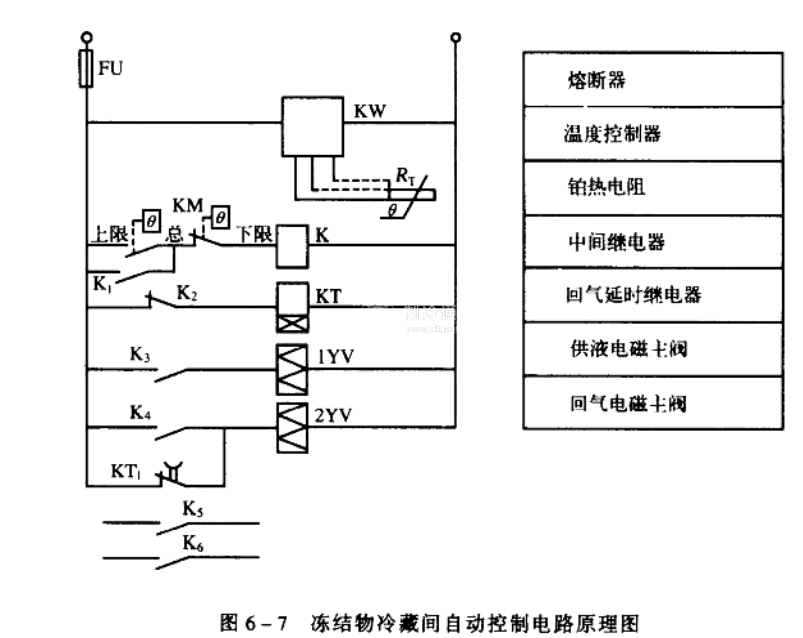

該電路的庫溫控制原理與圖6-7相同。融霜控制原理如下:
融霜時，只要按融霜指令按鈕SB，融霜時間程序控制器2KT就開始工作。首先2KT?觸點閉合，使中間繼電器2K工作，發出融霜指令，2K?、2K?常閉觸點斷開供液、回氣電磁主閥和風機的磁力啟動器控制回路，使其停止工作。同時2K?、2K?常開觸點閉合將熱氨電磁恒壓主閥4YV、排液電磁主閥3YV開啟，使熱氨進入空氣冷卻器的蒸發器，開始融霜。熱氨進入蒸發器一段時間后，2 KT?觸點閉合，使中間繼電器3K投入工作，3K?、3K?常開觸點閉合，接通控制融霜水泵的磁力啟動器1 KM和電磁水閥5YV的電路，使水泵運行，電磁水閥開啟，淋水開始。在延時的時間到，2KT?融點斷開，3K停止工作，其常開觸點斷開,水泵停，電磁水閥5YV關閉，淋水結束。觸點2KT?仍繼續閉合，蒸發器內仍有熱氨流動，從而將蒸發器表面烘干，再經過預定的時間后，觸點2KT?斷開，2K停止工作，2K?常開觸點斷開，使熱氨電磁恒壓主閥4YV關閉，同時2K?常閉觸點閉合使延時繼電器3KT開始工作，延時時間到，2KT?常閉觸點斷開，將排液電磁主閥3YV關閉，同時AT.常開觸點閉合，將供液電磁主閥IYV和回氣電磁主閥2YV開啟，融霜結束，制冷周期開始工作。
TDS-05型時間程序控制器的融霜指令可以由人工按下按鈕(如圖中SB)來發出，也可以由CPK-1型微壓差控制器發出。用CPK- I微壓差控制器發融霜指令時，只須將CPK-1微動開關的常開觸點與SB按鈕并聯即可。
