在變風量空調系統中，送、回風量的平衡是非常重要的。由于送、回風最不平衡，會引起室內靜壓的變動，隨之而來的新風侵入、室內空氣向外滲透等，都會使室內負荷增加，因此，需要保持空氣的平衡。在對送風機控制的同時，也要對回風機進行控制。常用的方法有風道靜壓控制、直接室內正壓控制和風量追蹤控制三種。
1.風道靜壓控制

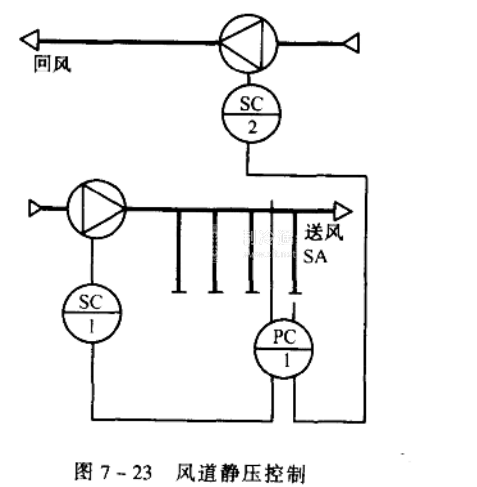

變風量空調系統的風機、熱濕處理設備、風管等都是按系統中的最大負荷設計的，系統的送風溫度也是相對恒定的。當空調房間的熱(濕)負荷變化時，會通過自動調節系統改變房間的送風量來調節室溫。由于房間送風量的變化，將會引起送風管道內靜壓也發生相應的變化，造成系統的不平衡，同時隨著末端裝置節流作用的加強，使系統管道特性曲線變陡，從而造成了能量的浪費，增加了噪聲。為了克服節流型末端裝置產生的這一問題，必須在風管內設置靜壓調節系統。如圖7-23所示，當末端裝置對進人室內的空氣量進行節流后，風道內的靜壓就會升高。當風道內的靜壓高于設定值時，靜壓調節器發出調節指令，調節風機的風量，以維持送風管內靜壓值的相對穩定。
在圖7-23所示的風道靜壓控制中，回風機和送風機采用同一個來自送風道末端的靜壓訊號控制運行狀態。這種控制方法，要求送、回風機特性曲線相似，系統風量變化范圍不能過大，一般以不超過50%為宜。
2.直接室內正壓控制
如圖7-24所示，回風機按照室內外壓力差調節運行狀態，從而調節室內靜壓。
室內測壓點應遠離門或其他可開啟的孔洞，更要遠離電梯井，避開空氣流動對室內測壓點的影響;室外測壓點應高出建筑物屋面3m以上，防止室外風直接吹入測壓管內。
3.風量追蹤控制
風量追蹤控制的原理見圖7-25。在送風機出口和回風機人口處設置風量測量臺，測量各自的風量并保持其固定的差值，當出現超差時，調節回風機的風量，以維持給定的風量差。
圖7-22所示的變風量自動控制系統，采用風道靜壓控制，由風壓變送器PE測出風道靜壓，控制器PC-1通過變速裝置SC-1、SC-2分別控制送風機和回風機的轉速，以獲得送、回風機的平衡。
