立式殼管式冷凝器僅用于大中型氨制冷裝置，它的結構如圖9一30所示。它的外殼是由鋼板卷制焊接成的圓柱形筒體，垂直安放，簡體兩端焊有管板，兩塊管板上鉆有許多位置一一對應的小孔，在每對小孔中穿人一根傳熱管，管子兩端用焊接法或脹管法將管子與管板緊固。
冷凝器頂部裝有配水箱，水從水箱中通過多孔篩板由每根冷卻管頂部的水分配器進入傳熱管內，在重力作用下沿管子內表面呈液膜層流入水池。在冷凝器中升溫后的水，一般由水泵送入冷卻塔，冷卻后循環使用。由壓縮機排出的高溫高壓氨氣，從筒體上部進入，在豎直管外凝結成液體，由筒體底部導出。

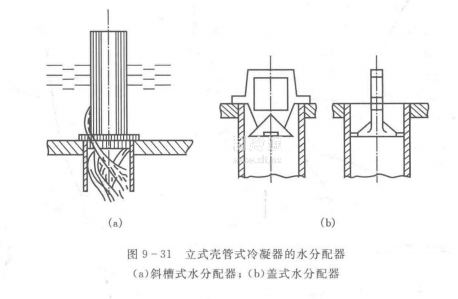

圖9一31（a）所示的斜槽式水分配器，水經過斜槽流人管內，在管子內壁上呈膜狀流動，同時空氣在管子中心部分向上流動，這不但可節省冷卻水量，也可增強對流換熱作用，水分配器一般為鑄鐵或陶瓷制造。圖9-31（b）所示的蓋式水分配器的應用越來越廣。
冷凝器的筒體上除有進氣管和出液管外，還裝有放空氣管、均壓（平衡）管、安全閥、混合氣體管，壓力表、放油閥等接頭，以便與相應的管路連接。
這種冷凝器的優點是：①可以露天安裝或直接安裝在冷卻塔下面，節省機房的面積：②冷卻水靠重力一次流過冷凝器，流動阻力?。孩矍宄笗r不必停止制冷系統的工作，且較為方便，因而對冷卻水的水質要求較低。缺點是：①因為冷卻水一次流過，冷卻水溫升小，故冷卻水的循環量大：②因室外安裝，水速又低，故管內易結垢，需經常清洗：③無法使制冷劑液體在冷凝器內過冷：④因水不能始終沿管壁流動、水速又低，故傳熱系數比臥式殼管式冷凝器低。
