（1）壓縮機壓縮機起著壓縮和輸送制冷劑蒸氣并保特蒸發器中低壓力、冷凝器中高壓力的作用，是整個系統的心臟。家用電冰箱用壓縮機一般為全封閉容積式壓縮機，其中，滑管式壓縮機應用最為廣泛。
（2）冷凝器冷凝器的主要作用是將壓縮機出來的高溫高壓的制冷劑經過與外界換熱，成為中溫高壓液體的熱交換部件。冷凝器包括側冷凝器、背冷凝器、底冷凝器等，除露管也是冷凝器的一種，但其主要作用是防止冰箱門封處的凝露。冷凝器的種類按其結構形式分為內藏式冷凝器（將冷凝器貼附在薄鋼板的內側，外側作為箱體的側壁或后壁，由此向外散熱，這種冷凝器散熱效果較差，但是箱體美觀，容易清潔，現在家用制冷設備均采用內藏式）和外露式冷凝器：按形狀結構可分為百葉窗式（把冷凝器蛇形管道嵌在沖壓成百葉窗形狀的鐵制薄板上，靠空氣的自然流動來散發熱量）、絲管式（在冷凝器蛇形盤管平面兩側點焊上數十條鋼絲）和翅片式冷凝器（在普通的基管上加裝翅片，用于風冷冰箱）：按冷卻方式可分為水冷卻和空氣冷卻，其中空氣冷卻方式又分為空氣自然對流冷卻和風扇強制對流冷卻，前者依靠空氣的自然對流
將熱量帶走，后者利用風扇強制空氣流動而實現散熱。功率在200W以下的冰箱一骰均采用自然對流冷凝器。家用冰箱的冷凝器均為空氣冷卻式冷凝器，冷凝器材料早先為銅管，目前已大量使用邦迪管或鍍鋅鋼管，它價格低，但焊接難度較大。
（3）毛細管毛細管在冰箱系統中實際上是一個節流元件。通過毛細管的節流作用，可將冷凝器的中溫高壓液體轉化為低溫低壓液體。毛細管是銅管，直徑為0.3~1m，長度為2~
4m。毛細管的內徑與長度最終需在試驗的基礎上確定，不能隨意選取。毛細管的流量取決于其長度和內徑。毛細管越長，內徑越細，其流量越小：反之，其流量就越大。孔內表面越粗糙，流阻越大，制冷劑流量將減少。
裝有毛細管的制冷系統，在壓縮機停機后，需等3~5min才能再啟動。因?yàn)檎＿\(yùn)行時冷凝器內為高壓，蒸發器內為低壓，猝然停機時，由于毛細管的節流作用使冷凝器內的壓力仍很高，此時如立即啟動，所需的驅動力矩太大。經過3~5m后，冷凝器的高壓與蒸發器的低壓便可趨于平衡，啟動力矩大為減小。
在制冷系統中，常將毛細管的最后一段與壓縮機的低壓吸氣管組合成熱交換器，使毛細管中的制冷劑被低壓吸氣管中的低溫制冷劑進一步冷卻降溫。試驗表明，這可使制冷量提高3%5%.
熱交換器的構成方法有兩種：外焊法與內含法，見
圖11-5.前者將毛細管繞在銅制低壓吸氣管上，并以錫焊焊接，見圖11-5（a）：后者將毛細管穿人低壓吸氣管內，見圖11-5（b）。前一種方法可以節省一個銅鋁接頭（即銅毛細管與鋁蒸發器之間的接頭），并因此減少了一個可能泄漏制冷劑的點。后一種方法的換熱效果好。
（4）蒸發器蒸發器是冰箱中產生冷量的部件。
當液態制冷劑自毛細管進人蒸發器時，處于兩相狀態。
制冷劑在導熱性能良好的蒸發器管壁上蒸發，吸收熱量，實現制冷。

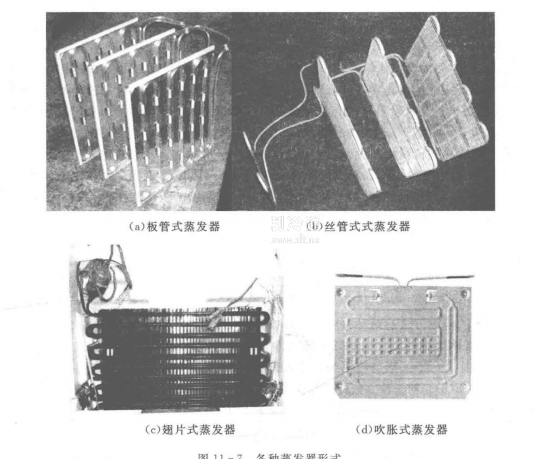

蒸發器有多種形式，如圖11-7所示。按其用途分為冷藏室蒸發器、冷凍室蒸發器、軟冷凍室蒸發器等：按其結構形式分為板管式蒸發器、絲管式蒸發器、翅片式蒸發器、吹脹式蒸發器等。其中直冷冰箱的冷凍室蒸發器多為絲管式和板管式、吹脹式結構，直接放置在冷凍室內腔中間，同時作為擱架使用：直冷冰箱的冷藏室蒸發器多為板管式、單側翅片式結構，貼在冷藏腔的后部內壁上：風冷冰箱的冷凍室蒸發器多為翅片式結構：吹脹式蒸發器多用在帶冰溫室的冷藏箱中。
蒸發器產生的冷量在箱體內有兩種傳遞方法：
①自然對流。由于與蒸發器表面接觸的空氣較冷，比重較大，所以向下降落，而冰箱下部溫度較高的空氣向上浮升，形成自然對流。
②強制對流。依靠設在箱內的風扇強制空氣循環流動，完成冷量的傳遞。此種方式常用于風冷冰箱和風直冷冰箱。在風冷冰箱中，通過借助風道和風門分配冷量，獲得冷凍室和冷藏室的不同溫度。
（5）干燥過濾器干燥過濾器的主要作用是將管路中的制冷劑加以凈化：過濾其中的雜質和水分，防止系統在運行過程中因含水含雜量超出標準而導致管路堵塞，系統無法正常工作。
在冰箱的生產返修或是售后返修過程中，若涉及到重新抽真空、灌冷媒的情況，一定要更換干燥過濾器（特別是R134a制冷劑），并在短時間內（一般要求在15min之內）將管路焊好，
（6）儲液器儲液器的主要作用是將未完全蒸發的液態制冷劑收集在一個容器內，使其不會對壓縮機產生液擊，并能有效地防止回氣管結露。大部分儲液器是一個從下進、從上出的金屬小容器。但也有從成本和噪聲方面考慮的小容積冰箱，取消了該種裝置，用一個較長的“U”型管代替。
