冰箱溫控器按照控制方式分為機械式和電子式。

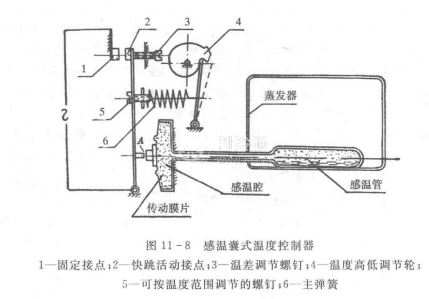

（1）機械式蒸氣壓力溫控器感溫囊式溫控器在家用冰箱中應用較多，其工作原理如圖11-8所示，
感溫管緊壓在蒸發器表面靠近吸氣管的一端。圖中所示為壓縮機停止運轉時的位置。此時蒸發器表面的溫度隨時間的延長而上升，感溫劑壓力也隨之提高，到了一定程度后感溫腔端點A會頂動杠桿，使快跳觸點2與固定觸點1閉合，接通壓縮機電源。當制冷循環開始后，蒸發器表面溫度開始下降，感溫劑壓力也隨之降低，到A點對杠桿的推力小于主彈簧6的拉力時，觸點2跳開。上述過程交替進行，便可將箱內溫度控制在一定的范圍內。冰箱內溫度高低的調節依靠凸輪4來達到。凸輪4位置的變化會引起主彈簧6對杠桿拉力的變化，從而使A點頂動杠桿的壓力發生變化。因此可利用這個凸輪將冰箱內的控制溫度調高或調低。此外，還可通過螺釘5調節最低極限溫度；通過螺釘3調節溫控器的開停溫差。這兩個調節螺釘必須在出廠前按設計要求調節到適當?shù)奈恢煤笥闷岱夤蹋悦庥脩綦S便旋動。溫控器的開停溫差一股為2一3℃。
（2）電子式溫控器電子式溫度控制器
（電阻式）是采用電阻感溫的方法來測量的。
熱敏電阻式溫控器是根據惠斯通電橋原理制成的。如圖11-9，在BD兩端接上電源E，根據基爾霍夫定律，當電橋的電阻R1XR，
=R:XR，時，A與C兩點的電位相等，輸出瑞A與C之間沒有電流流過，熱敏電阻的阻抗R：的大小隨周圍溫度的上升或下降而改變，使平衡受到破壞，AC之間有輸出電流。
因此，在構成溫控器時，可以很容易地通過選擇適當?shù)臒崦綦娮鑱砀淖儨囟日{節范圍和工作溫度。
