凍結物冷藏間的自動控制一般有庫溫遙測、蒸發器的供液和回汽控制、融霜控制等內容，凍結物冷藏間的庫溫遙測一般由感溫元件和溫度指示儀表（顯示儀表）組成。感溫元件多采用鉑熱電阻，溫度指示儀有動圈式、補償式（力矩電機式）和電子式（自動平衡電橋式）等多種。除了用轉換開關進行人工檢測外，也有配以巡回檢測儀、數字顯示或自動顯示記錄儀等，進行庫溫的自動測量和記錄。凍結物冷藏間的庫溫一般要求控制在設計庫溫的±1℃范圍內，如設計庫溫為-20℃，庫溫降至-21℃時，關閉供液和回汽電磁主閥；庫溫升至-19℃時，又令供液和回汽電磁主閥開啟。目前我國凍結物冷藏間大多采用光滑頂、墻排管，以人工掃霜為主，只有庫房存貨出空以后，才用熱氨融霜。一年內用熱氨融霜1~2次，以排除管內積油和管外積霜，因融霜周期很長，所以熱氨融霜采用手動，以簡化自控系統。
設有兩間凍藏間，每間兩組頂管，供液用ZCL-00YB電磁主閥控制，回汽用ZCL-00QB氣用常閉型電磁主伐控制，氨泵供液，則庫房回路的自動閥門接法如圖1-5-1所示。
當庫溫升至調定值上限時，溫度繼電器動作，使供液電磁主閥ZCL-00YB和回汽電磁主閥ZCL-00QB開啟，制冷系統投入運行：直到庫溫降至調定值下限時，溫度繼電器動作，使供液電磁主閥ZCL-00YB關閉，延時幾分鐘，再令回汽電磁主閥ZCL-00QB關閉。
若供液和回汽電磁主閥同時關閉，當回汽閥關閉時，若液體繼續通過供液主閥進入排管，直至閥門全部關閉為止，這樣容易使液體充塞排管，有時會產生“水錘”現象。延時關閉回汽主閥就能使排管中液體蒸發掉一部分，以防止回汽閥再次開啟時液體突然返回低壓循環貯液桶，又可避免上述“水錘”現象。
因?yàn)?/span>ZCL-00QB氣用常閉型電磁主閥的全開壓降為14kPa（約0.14kgf/cm2），當蒸發溫度為-28~-30℃條件下，這個壓降將引起2~2.5℃的溫升，也就是說要維持排管內-28~-30℃的蒸發溫度，則系統回汽壓力須保持在-30~-32.5℃所對應的飽和壓力，這樣就降低了壓縮機的產冷量，是不經濟的。為了消除這壓降，回汽管道可采用雙電磁主閥或常開型電磁主閥。

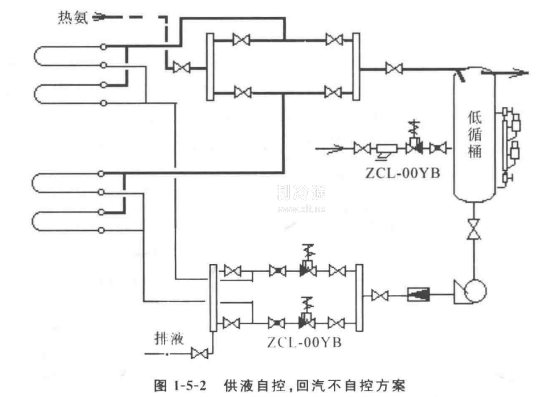

為了使自控系統更簡單，凍藏間可采取供液自控，回汽不自控的方法，這樣，可省一個自控閥門和一個手動閥門又避免在回汽管上產生額外壓降，這種方案是目前國內冷庫最普遍采用的，如圖1-5-2所示。
但由于回汽管道上取消了自控閥門，是否會產：生下列問題，還必須進一步摸索探討：
1.各庫房回汽管經調節站合為一根回汽總管接至低壓循環貯液桶，當某一個庫房的庫溫降至調定值的下限時，該庫房的供液電磁主閥即關閉；若其他庫房繼續在降溫，壓縮機還在運轉，將使排管中的存液繼續蒸發，會不會使庫溫繼續下降，超過規定的庫溫波動1℃的下限。
2.當多數庫房的庫溫降到下限，只有少數庫房繼續在保溫時，由于從圍護結構進人的熱量Q1總是存在的，則多數庫房排管中的存液將繼續不斷地蒸發，被壓縮機吸走，最后聚集在高壓貯液桶中。這樣高壓貯液桶內液面是否會過載，對這種自控回路的冷庫，高壓貯液桶的容積需增加多少？高壓貯液桶是否需要設高液位遙控液位計或控制裝置，過量液體應排至何方？
3.由于上述兩種原因，致使庫房排管內的存液較少，開始供液時，低壓循環貯液桶內液面下降是否會很快，產生液泵斷液現象；或者低壓循環貯液桶設兩套供液裝置，以維持桶內一定的液面。
對于上述問題，在自控系統中如何來實現這些操作過程，以保證系統的安全運行，還有待進一步研究。
這種形式的自控方案，若采用“上進下出”的供液方式，可以避免上述可能出現的弊病，提高庫溫控制精度，而且融霜快，不積油。但這種做法只有在蒸發器位置高于低壓循環桶時才可采用，且多組蒸發器共用一根供液管時，供液不易均勻，須采用孔板或調節閥來調節流量。此外由于蒸發器內存液全部流至低壓循環桶內，因此在選用低壓循環桶容積時要考慮到這點。
上述幾種自控回路接法中，供液電磁主閥后均須設手動調節閥，起調節流量的作用，使各層冷庫的蒸發器或同一層多組蒸發器供液均勻，手動調節閥在系統投入運行后需進行調整。調整的方法是調節手動調節閥使各組蒸發器出口的溫度相近，這就說明各組蒸發器的供液量是均勻的。調節時注意：如果閥門開得太大，供液過多，蒸發器出口溫度就會升高；如果閥門開得太小，供液不足，蒸發器出口處產生過熱，溫度亦為升高。所以，投產后一定要調整好手動調節閥，否則由于每層或每組蒸發器的供液不均勻，造成各庫房庫溫下降先后相差很大，延長了不必要的運轉時間，又增加了電耗。
由于液用常閉型電磁主閥的最大反壓差（即閥后壓力大于閥前壓力的差值）為20kPa（約0.2kgf/cm），為防止熱氨融霜時電磁主閥發生背壓開啟，融霜前，須將手動閥關閉。
凍結物冷藏間自控回路中，為了減少壓縮機啟閉頻繁和充分發揮其制冷能力，當任意一間庫房的溫度達到調定值的上限時，其他庫房的庫溫雖未達到上限，也會隨同降溫（除非庫溫已達下限，則不開啟），效果較好。
