制冷系統低壓貯液桶和排液桶的布置

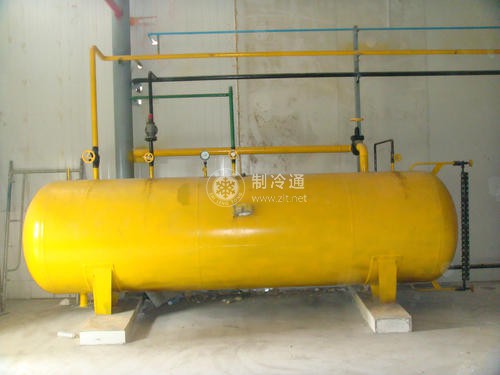

1. 低壓貯液桶

低壓貯液桶應布置在機房氣液分離器的下面，其進液口必須低于氣液分離器的出液口，以保證液體靠自重流入桶內。

2. 排液桶

宜布置在設備間靠近庫房墻的一側，安裝高度上要求盡可能低，以便使需排液的設備能順暢地向桶內排液，排液桶上的進液口不得靠近抽氣口。在重力供液系統中，若排液桶兼作低壓貯液桶用時，其布置要求與低壓貯液桶同。
