蒸氣型溴化鋰吸收式冷水機組的主要部件和結構型式
①單效蒸氣型溴化鋰吸收式冷水機組的主要部件和結構型式單效蒸氣型溴化鋰吸收式冷水機組的應用系統由發生器和蒸氣鍋爐、疏水器、凝水箱、凝水泵等構成驅動熱源回路，向機組提供驅動熱源的蒸氣；由蒸發器、冷凝器和制冷劑泵等構成制冷劑回路，由發生器、吸收器、溶液熱交換器和溶液泵等構成溶液回路，并由二者構成單效制冷循環：由吸收器、冷凝器、冷卻塔和冷卻水泵等構成冷卻水回路，向周?chē)h(huán)境排放溶液的吸收熱和冷劑蒸氣的冷凝熱；蒸發器、空調器或冷卻設備、冷水泵、膨脹水箱等構成冷水回路，向空調器或生產工藝中的冷卻設備提供冷水。
常見的單效蒸氣型溴化鋰吸收式冷水機組的結構型式有雙筒和單簡兩種類型。另外，還有一種三筒型式是船用機組特有的結構。
在雙筒單效蒸氣型溴化鋰吸收式冷水機組中，工作壓力較高的發生器和冷凝器布置在上面的筒體內，工作壓力較低的蒸發器和吸收器布置在下面的簡體內。
這種類型的機組具有結構簡單，熱應力和傳熱損失小，以及制冷容量大的機組可分割運輸、現場組裝等優點。
圖3-18所示為一種單筒型單效溴化鋰吸收式冷水機組。冷凝器和發生器左
右并列布置，蒸發器和吸收器為上下布置。發生器采用沉浸式結構，蒸發器和吸收器采用噴淋式結構，機組采用三臺屏蔽泵，吸收器采用濃溶液和稀溶液混合噴淋。冷卻水采用串聯形式。
②雙效蒸氣型溴化鋰吸收式冷水機組的主要部件和結構型式常見的雙效蒸氣型溴化鋰吸收式冷水機組的結構型式有三筒型和雙簡型兩種類型。此外，大容量機組或第二類熱泵機組還采用多簡結構。

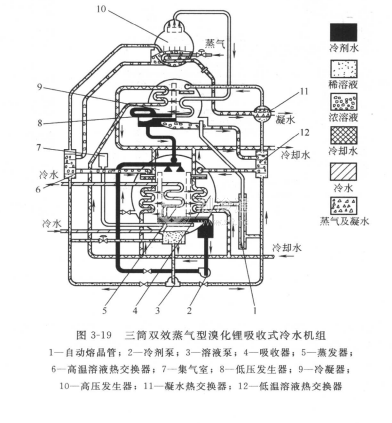

圖3-19所示為一種三簡雙效蒸氣型溴化鋰吸收式冷水機組，在上方的一只簡體內布置高壓發生器：另一只簡體內布置成左右排列的低壓發生器和冷凝器。
在下方的簡體內，蒸發器布置在中間，兩個吸收器分列在兩旁。高壓發生器采用沉浸式結構，低壓發生器、蒸發器和吸收器采用噴淋式結構。溶液按并聯回路流動，即從吸收器流出的稀溶液，由溶液泵經高溫和低溫溶液熱交換器回?zé)岷笸瑫r(shí)送入高壓和低壓發生器，分別加熱濃縮后成為濃溶液，然后在兩個吸收器的傳熱管簇上直接噴淋并吸收來自蒸發器的冷劑蒸氣。機組采用二臺屏敲泵。冷劑水泵用于蒸發器中冷劑水的噴淋循環。溶液泵則將稀溶液分成二路由吸收器送往發生器：一路經高溫溶液熱交換器送人高壓發生器：另一路經低溫溶液熱交換器和凝
水換熱器送人低壓發生器。冷卻水按并聯回路流動，即同時經過冷凝器和吸收器帶走熱量。

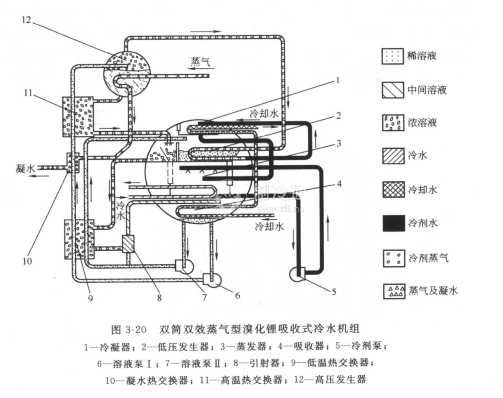

圖3-20所示為一種雙筒雙效蒸氣型溴化鋰吸收式冷水機組，在上方的筒體內布置高壓發生器；在下方的筒體內，低壓發生器和冷凝器并列布置在上方，蒸發器和吸收器則上下布置在下方。溶液按串并聯回路流動。溶液泵則將稀溶液分成二路由吸收器送往發生器：一路經低溫溶液熱交換器、凝水熱交換器和高溫溶液熱交換器送人高壓發生器：另一路經低溫溶液熱交換器送人低壓發生器。由高壓發生器流出的中間濃度的溶液進入低壓發生器：由低壓發生器流出的濃溶液在引射器中與來自吸收器的稀溶液混合后在吸收器的傳熱管簇上噴淋。冷卻水采用串聯形式。機組采用二臺溶液泵：一臺溶液泵用于將稀溶液送入高壓發生器；一臺溶液泵用于將稀溶液送入低壓發生器和引射器。
