平板型吸附集熱器主要由平板吸附床、玻璃面蓋、保溫材料及風門等構成。

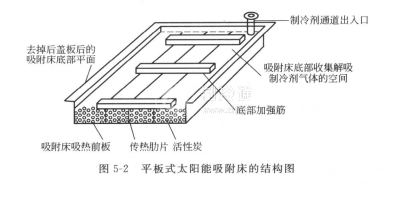

平板吸附床通常由吸附劑（如活性炭、沸石分子篩）填充在一定形狀的金屬殼體內所構成，其性能的優劣主要由傳熱傳質特性所決定，即要求吸附床在吸附制冷系統循環的加熱解吸過程中能盡快地將外界加給系統的能量傳遞給吸附床內的吸附劑，使吸附床能脫附出制冷劑：同時，在冷卻吸附過程中應使吸附床盡快將吸附床的顯熱以及吸附熱釋放出來以便使吸附劑吸附制冷劑而產生蒸發制冷效果，因而吸附床性能的改進都與吸附床的傳熱傳質性能密切相關。圖5-2所示為一種典型的平板吸附床結構圖。
