在高大的設備和很大的垂直管上敷設隔熱層，還應采取一些加固措施，以防止材料所受壓力超過其抗壓強度，通常的辦法是采用金屬和其他材料制成加強環或支承環，以托住上部的隔熱材料。

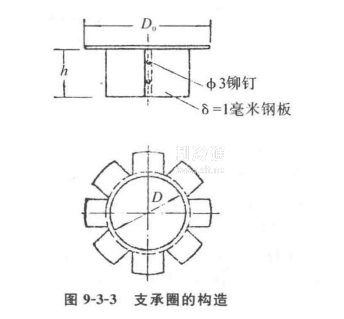

圖9-3-1為加強圈的結構圖，圖9-3-2是一種典型的隔熱結構，采用硬質或半硬質材料做隔熱層，用?1.2退火鍍鋅鐵絲綁扎，用玻璃布及瀝青瑪碲脂作防潮層，以δ=0.5mm鋼板制成的金屬皮作保護層；以δ=0.5mm鋼板制成的金屬扎帶來固定保護層，該圖所示為垂直管道上隔熱結構，采取了加固措施，每3~6m設置了加強環。此外，該圖還表示了支承圈的安裝位置，支承圈的結構見圖9-3-3。

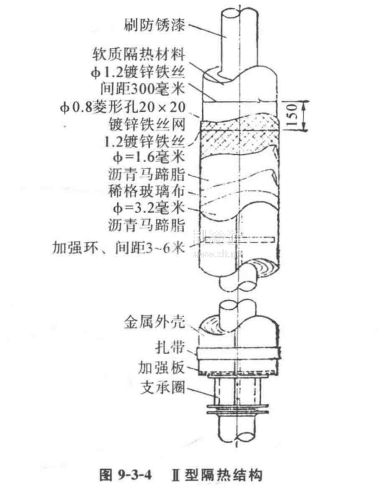

圖9-3-4是第二種典型結構，隔熱層軟質材料，故需鐵絲網包捆壓縮，使之達最大容重。
第三種典型的隔熱結構隔熱層采用硬質材料，保護層采用玻璃布外涂油漆。
