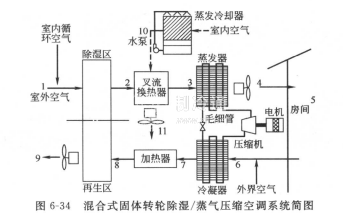

混合式除濕空調系統結構與工作原理圖6-34所示為一種混合式固體轉輪除濕/蒸氣壓縮空調系統【5】。有三股氣流參與系統的工作。一是送往調節空間的工作氣流，這股氣流首先流經轉輪除濕器除濕，在吸附熱作用下，氣流溫度有所升高，然后經間接蒸發冷卻裝置降溫后送人蒸氣壓縮空調系統，經蒸發器降溫至理想溫度進人室內：二是再生氣流，它流經冷凝器，帶走冷凝熱，經加熱器加熱至再生溫度后對干燥劑再生；三是流經直接蒸發冷卻器的冷卻氣流，這部分氣流為室內排氣，經叉流換熱器對工作氣流進行冷卻后排向室外。
蒸氣壓縮循環主要用于處理工作氣流的顯熱負荷，即使其降溫；除濕/再生
循環則主要用于處理工作氣流的潛熱負荷，即使其濕度降低；蒸氣壓縮制冷系統、干燥冷卻系統和混合空調系統的工作氣流在濕度圖上經歷的理想熱濕過程如圖6-35所示。對蒸氣壓縮循環，空調過程用abcd表示；對干燥冷卻系統，空調過程用aefgd表示：而混合空調系統用aed表示。與其他兩個系統相比，混合系統沒有了蒸氣壓縮系統中的過熱過程（cd）和干燥冷卻系統中的過度干燥過程（ef）。
