三重?zé)峤粨Q捕集器及其制冷系統的流程

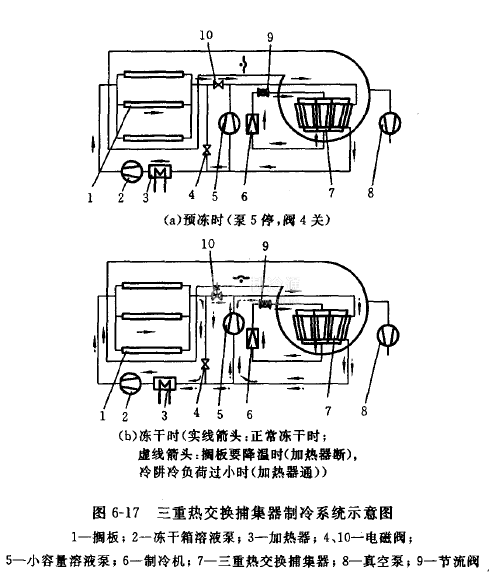

在常規凍干機的制冷系統中，擱板是通過溶液熱交換器進行間接制冷的，冷阱則通過其內的冷凝盤管（或板）直接膨脹制冷。若將溶液熱交換器與冷阱的冷凝管（板）合并，放在冷阱中，所構成的制冷系統就是三重?zé)峤粨Q捕集器制冷系統，其示意圖如圖6-17所示。
①制品預凍時，如圖6-17（a）所示，加熱器3斷電，制冷機6給三重?zé)峤粨Q捕集器7供冷，冷卻后的溶液由凍干箱的溶液泵2抽出，沿箭頭方向進入擱板，使制品降溫、凍結，出擱板后沿箭頭方向又進入三重?zé)峤粨Q器。
②制品凍干時，如圖6-17（b）實線箭頭所示，加熱器3供熱，
電磁閥10關閉，凍干箱溶液泵2啟動，完成擱板的供熱循環。制冷機6供冷，小容量溶液泵5啟動，使三重?zé)峤粨Q捕集器內的溶液攪動增強換熱，提高捕集水蒸氣的效果。冷阱和凍干箱各自獨立進行循環。
③冷阱冷負荷過小時，為控制冷阱溫度不下降，打開電磁閥10和加熱器3，溶液流動如虛線所示。溶液泵2驅動的凍干箱加熱循環中有一部分（可調）經電磁閥10流向三重?zé)峤粨Q器去抵消制冷機所產生的冷量，以控制冷阱的溫度。
④凍干中擱板溫度過高需降溫時，關閉加熱器3，打開電磁閥10，三重?zé)峤粨Q捕集器中的冷溶液一部分被溶液泵2抽入擱板，使擱板降溫后，經電磁閥10流回三重?zé)峤粨Q捕集器。
