熱力膨脹閥是一種自動膨脹閥，它靠蒸發器出口氣態制冷劑的過熱度來控制閥門的開啟度，以自動調節供給蒸發器的制冷劑流量，并同時起節流作用。熱力膨脹閥又稱恒溫膨脹閥。根據熱力膨脹閥內膜片下方引入蒸發器進口或出口壓力，分為內平衡式或外平衡式兩種。

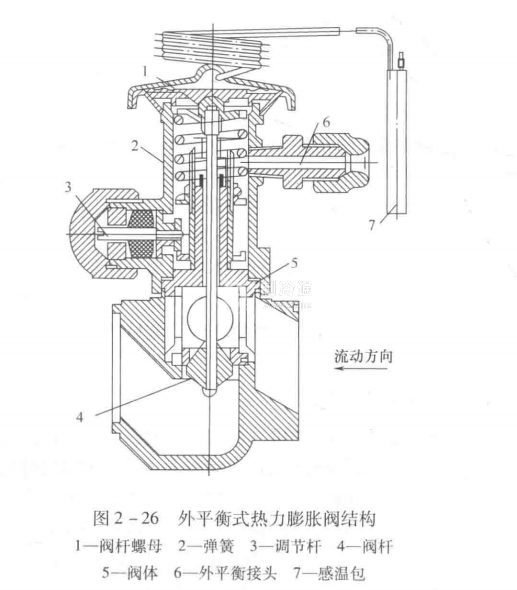

內平衡式熱力膨脹閥的結構如圖2-25所示，它由感溫包、毛細管、閥座、膜片、調整桿、閥針及調節機構等構成。膨脹閥接在蒸發器的進液管上，感溫包中充注有的工質與系統中的制冷劑相同，感溫包設置在蒸發器出口處的管外壁上。外平衡式熱力膨脹閥的結構如圖2-26所示。
為了使熱力膨脹閥節流后的制冷劑液體均勻地分配到蒸發器的各個管組，通常是在膨脹閥的出口管和蒸發器的進口管之間設置一種分液接頭。它僅有一個進液口，卻有幾個甚至十幾個出液口，將膨脹閥節流后的制冷劑均勻地分配到各個管組中（或各蒸發器中）。
