氣量調節系統功能如下。
當機器供氣量大于用戶用氣量時，系統壓力升高，當管路壓力達到壓縮機額定排氣壓力的97%時，容調閥開始工作，卸載閥開始逐步誠少氣量。隨著管路壓力的不斷上升，調節量不斷增加。當壓縮機排氣量等于工廠用氣量時，容調閥保持穩定，實現了無級氣量調節。如果用戶用氣繼續減少到低于額定氣量的60%時，管路壓力將稍微上升一些，就引發壓力開關1Ps動作，電磁閥斷電，卸載閥關閉，此時壓縮機處于空運轉狀態。

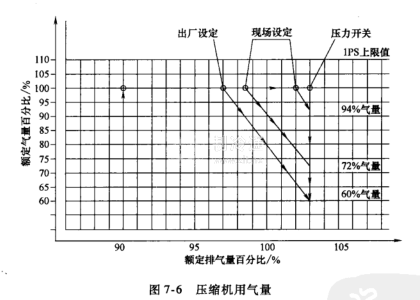

如果用戶用氣量在較長時間里小于60%的額定氣量，壓縮機的經濟性下降，致使壓力開關控制氣缸電磁閥，卸載閥頻繁動作，電動機頻繁地受到?jīng)_擊，影響各元件的壽命。所以在選擇壓縮機時，一定要與系統用氣量相匹配，使其在壓縮機適合的工作范圍內（圖7-6）。
如果裝容調閥的機組在出廠前，容調閥的動作壓力和流量已設定好，用戶可視現場實際用氣量作最佳調整。
