定風量、定風壓自動控制如下。
1）定風量自動控制。
定風量自動控制是透平壓縮機最基本的運行方式。定風量控制的目的是保證壓縮機供出的壓縮空氣量不變。

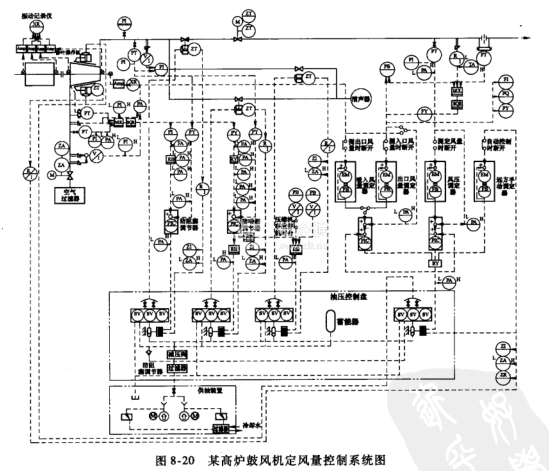

流量的測量有兩種：一種是吸入風量的測量（當壓縮機放風時可其實反映壓縮機的流量值），另一種是排出風量的測量。某高爐鼓風機定風量控制的系統如圖8-20所示，吸入側流量裝置設置于壓縮機吸人口喉部，風量測量精確度不高；排出側流量裝置由于安裝于直管道上，風量測量精確度高，但由于排出側流量裝置前布置有放風裝置，當壓縮機放風時，排出側測量的流量值就不能真實反映出流過壓縮機的流量。
2）定風壓自動控制。定風壓控制也是透平壓縮機最基本的運行方式，其控制系統見圖8-20.定風壓控制的目的是保證壓縮機供出的壓縮空氣壓力不變。
對于高爐鼓風機，定風壓控制與定風量控制均需裝配，以適應高爐供風的不同要求。
定風壓控制與定風量控制的轉換，可實現無擾動轉換。例如在進行定風量控制運行時，雖然定風壓調節器是斷開的，但調定器壓力值總是隨著排氣壓力變化，設定壓力與當前壓力一致，即將當前壓力輸入進定風壓調節器，使得設定風壓與當前風壓的偏差為零。這樣，當定風量控制轉向定風壓控制時，就實現了無擾動轉換。
同樣，在定風壓控制運行時，當前風量輸入進定風量調節器，使得設定風量與當前風量無偏差，從而實現定風壓控制向定風量控制的無擾動轉換。
