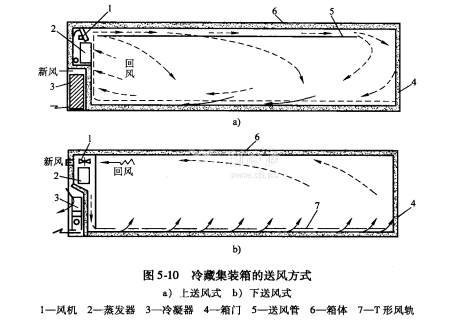

冷藏集裝箱按照送風方式不同，可分為上送風式和下送風式，如圖5-10所示。
如圖5-10a所示為傳統的冷藏箱上送風方式，冷風由風機1從箱體6的上端送入箱內。為保證箱內溫度的均勻，通常用風管5將一部分冷風引至箱體的中后部進行吹送。為防止送風管損壞，一般多采用帆布等材料制成的軟風管。
目前新型冷藏集裝箱的送風方式則基本趨向于下送風方式，如圖5-10b所示。
在下送風式冷藏箱中，冷藏箱底部鋪設T形鋁合金風軌。T形風軌一方面可作為箱底離水格柵，另一方面，當風軌上部覆蓋貨物后，T形風軌將形成良好的送風通道。冷風從T形風軌的一端進入后，沿著箱體縱向送到箱體的各個部分，冷風在貨物上下部靜壓差的作用下，自下而上流經貨物，從貨物與箱體頂部的通風空間回流到制冷裝置。冷風在箱體內部流動過程中吸收熱量，以達到冷藏集裝箱的降溫和保溫作用，而流動空氣本身在流經貨物和箱體內的過程中，溫度升高，回風被風機抽入，經過蒸發器降溫后，再進人位于箱子底部的T形風軌循環工作。在下送風方式中，冷藏箱底部的T形風軌不僅是理想的送風通道，同時能使送人冷藏集裝箱的送風分布更均勻，從而使整個冷藏集裝箱內部的溫度揚分布也更均勻、合理。
