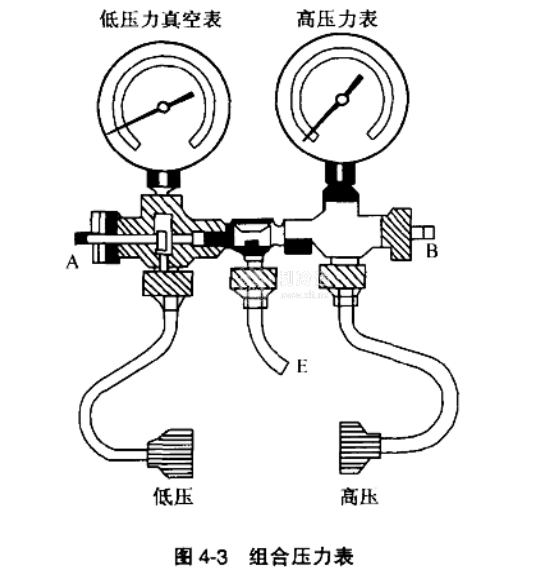

組合壓力表的結構如圖4-3所示。左邊的壓力表可以指示壓力，也可以指示真空度（簡稱低壓表）。該表通過連接管接在制冷機組的低壓側，與壓縮機的吸氣管相連接。在一定條件下可以滿足從正壓降低到真空的壓力要求，表上的真空刻度一邊指示出從0到1.0MPa的刻度。為了能夠精確地把系統中的壓力換算成與其對應的飽和溫度，表頭的刻度比例盡可能小，便于得到精確的讀數：此表中的壓力刻度比例越大，壓力溫度換算值就越不精確。右邊的壓力表可用來指示制冷機組的高壓側壓力（簡稱高壓表），它通過連接管與壓縮機的排氣管連接，其量程為0~2.5MP，由于該表正常使用時為系統的高壓側，因此不需要用真空指示。
連接管E是組合式壓力表接受外來壓力不可缺少的部分。連接到機組上的連接接頭上帶有頂針，以便頂開機組接頭上的止回閥門。通過組合式壓力表的閥體接頭，連接管把系統的高、低壓側分別與高、低壓力表連接。制冷劑通過連接管進入壓力表，使其指示出相應的壓力大小。
在閥體接頭的中間有一個試驗用接頭，分別與閥體接頭左右兩邊的低壓表和高壓表及其相應的連接管相通。其通道由各自在閥體接頭上的手動截止閥控制。如果兩個手動截止閥關閉，則兩壓力表與中間的試驗用接頭切斷。壓力表指示的壓力就分別為系統的低壓側和高壓側壓力。若打開某一側的手動截止閥，則試驗用接頭及其所連的接管就與這一側的壓力表相通。通過閥體接頭上的兩個手動截止閥的調節，就可以操作組合式壓力表，如圖4-4所示，進行如下的操作：①與壓縮機連接；②測壓力用；③抽取制冷劑或排放空氣；④充加制冷劑或機油；⑤壓縮機自身循環。
根據以上的不同工作需要，打開或關閉閥體接頭上的兩個手動截止閥，就可以達到目的。但在操作時應對兩個手動截止閥緩慢逐步地打開，切不可急驟開大，以免引起系統內壓力過高而損壞壓力表。此外，高、低壓表不能與制冷系統的高、低壓側交錯連接，以防止系統真空損壞高壓表，也防止因高壓而沖壞低壓表。
一般在組合式壓力表上配備有3根分別以紅、黃、藍3種顏色相區別的連接管，這些管柔性可卷，每根長約1m，它們是使組合式壓力表與制冷系統高、低壓側相連接的密封通道，管兩端的螺紋接頭上有一密封環，一般使用手?jǐn)Q接頭就可以得到密封。注意在連接和拆卸時，切不可將密封圈丟失。
