非酸性鈉米改性PF保溫板生產(chǎn)技術(shù)（國(guó)家發(fā)明專利申請(qǐng)?zhí)枺?/span>201410341475.7），主要是通過納米改性生產(chǎn)技術(shù)。生產(chǎn)過程完全利用通用生產(chǎn)設(shè)備，工藝條件基本不變。
特別通過PF保溫板納米改性配方調(diào)整后，各技術(shù)性能與通用型酚醛保溫板相比均有很大提高，避免酚醛泡沫板的脆性、掉粉、彈性低、壓縮強(qiáng)度低等不足。

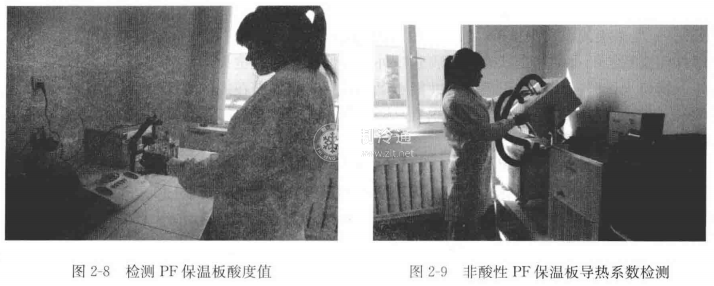

將非酸性PF保溫板用NO：360（約0.07mm）砂紙粉磨成細(xì)粉末，稱取0.1g放入400ml燒杯中，用量筒準(zhǔn)確量取300ml蒸餾水（pH=7）倒入燒杯中，用攪拌棒攪拌至粉末充分浸到蒸餾水中后，再量取100l過濾，用pH計(jì)測(cè)量液體酸度值（圖2-8）。經(jīng)實(shí)驗(yàn)室檢測(cè)結(jié)果：P℉保溫板的pH值≥6。
非酸性酚醛保溫板的生產(chǎn)，有效防止在工程應(yīng)用中PF保溫板與顯示堿性的水泥基粘結(jié)膠、水泥基抹面抗裂砂漿發(fā)生酸、堿化學(xué)反應(yīng)而導(dǎo)致降低結(jié)合強(qiáng)度。
經(jīng)實(shí)驗(yàn)室檢測(cè)，氧指數(shù)達(dá)到40%以上。導(dǎo)熱系數(shù)[W/（m·K）]與材料的組成、結(jié)構(gòu)、密度等因素有關(guān)，非酸性酚醛保溫導(dǎo)熱系數(shù)經(jīng)實(shí)驗(yàn)室檢測(cè)（圖2-9）達(dá)到0.028[W/（m·K)]，且其他綜合性能完全超過規(guī)定產(chǎn)品標(biāo)準(zhǔn)，有利于保證建筑保溫使用效果。
