（1）粘結(jié)PF裸板時(shí)未采用PF保溫板專用聚合物粘結(jié)砂（膠）漿，而當(dāng)采用普通聚合物水泥砂漿粘結(jié)膠時(shí)，拌合水是為保證普通聚合物水泥砂漿中水泥的水化作用，在粘結(jié)砂漿未達(dá)到凝結(jié)時(shí)，含有堿性的拌合水已經(jīng)先與低酸PF裸板面層接觸，還可以說拌合水析出P℉裸板酸后，在PF保溫板與粘結(jié)砂漿界面間發(fā)生酸堿中和反應(yīng)，在PF保溫板表面形成不小于2mm深的剝蝕厚度（在PF保溫板表面，可觀察有明顯紫紅、深紅等變色），完全失去粘結(jié)強(qiáng)度，PF保溫板與基層開裂，甚至脫落。
（2）條粘方式時(shí)，粘結(jié)砂漿溝槽部位尺寸太小而彌實(shí)；滿粘或保溫板拼縫用粘結(jié)砂漿粘實(shí)，形成排水、排氣不暢及脹縮應(yīng)力造成內(nèi)壓剝離性開裂、空鼓；點(diǎn)框粘時(shí)，PF保溫板表面未按相關(guān)規(guī)定噴界面劑或采用點(diǎn)框粘方式時(shí)，板框上膠粘劑未留設(shè)排氣通道受濕度影響，經(jīng)熱脹冷縮產(chǎn)生保溫層開裂、變形。

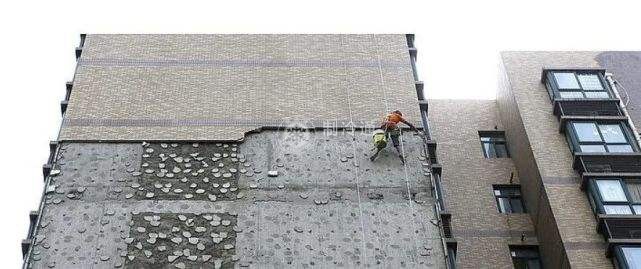

另外，粘結(jié)砂漿用量雖然達(dá)到板面60%，但在板面布膠有嚴(yán)重不均現(xiàn)象，在膠少、無膠部位粘結(jié)力相對(duì)小，錯(cuò)誤采用無框的點(diǎn)粘，導(dǎo)致保溫板開裂。
（3）PF保溫板粘結(jié)砂漿質(zhì)次（如聚合物添加量太少）、價(jià)低、粘結(jié)面積太小、粘結(jié)強(qiáng)度低、虛貼，不能抵抗正負(fù)風(fēng)壓影響。粘結(jié)砂漿承擔(dān)系統(tǒng)的全部荷載，保溫板粘結(jié)不牢，在墻體只形成浮粘。
（4）使用久存吸潮的聚合物粘結(jié)砂漿，導(dǎo)致與墻體基層的粘結(jié)強(qiáng)度過低；使用合格的聚合物粘結(jié)砂漿，但初凝后因挪動(dòng)而降低粘結(jié)強(qiáng)度。
（5）PF保溫板作業(yè)在冰凍、過低溫度或在濕度過大或雨雪天氣施工，因冰凍面或低溫春暖化水成為隔離層或氣體膨脹。
（6）基層強(qiáng)度太低或太臟，導(dǎo)致系統(tǒng)的粘結(jié)薄弱點(diǎn)在粘結(jié)砂漿層與基層的界面處。
（7）錨栓起輔助作用，設(shè)置錨栓部位錯(cuò)誤或錨栓數(shù)量少，或?qū)㈠^栓作為保溫板的主要固定措施。
（8）在風(fēng)壓較大地區(qū)，PF保溫板未加錨栓錨固或錨固數(shù)量小，可發(fā)生保溫層沉降、開裂。
（9）PF保溫板與保溫板間縫隙，采用抹面膠漿直接堵塞。
（10）PF保溫板與板之間開裂原因，也因基層墻體平整度不同，保溫板厚度不同及側(cè)面的平整度不同，在貼保溫板時(shí)，往往會(huì)在板與板之間的對(duì)接處有縫隙或高低不同的棱，如填塞泡沫條不均、斷續(xù)填塞或漏填，打磨不平，經(jīng)過掛網(wǎng)及罩面后，可形成局部不平，經(jīng)過一段時(shí)間后，因面層不平造成收縮不均而造成縫和棱處開裂，久之導(dǎo)致雨水滲漏。
PF保溫板保溫層施工中出現(xiàn)找平砂漿和主體墻空鼓，特別是長(zhǎng)時(shí)間滲水，容易發(fā)生持續(xù)性空鼓使保溫層局部破壞。
（11）施工造成質(zhì)量問題。墻面出棱；陰陽角保溫有空隙；完成施工后墻面起包；窗口側(cè)口不通線而容易形成內(nèi)八字；腰線、造型、立柱、挑板等線條不直，成活后不平；腳手架眼處修補(bǔ)出殼；女兒墻壓頂、屋面造型施工后不平整、線角不直等。
（12）PF保溫層連續(xù)面積較大而未設(shè)伸縮縫或者伸縮縫設(shè)置不合理，也會(huì)造成保溫層出現(xiàn)裂紋，使其受應(yīng)力影響而開裂。當(dāng)保溫層為保溫板時(shí)，相鄰板面高度差太大或間隙縫太大，會(huì)使保護(hù)層形成應(yīng)力裂紋。
