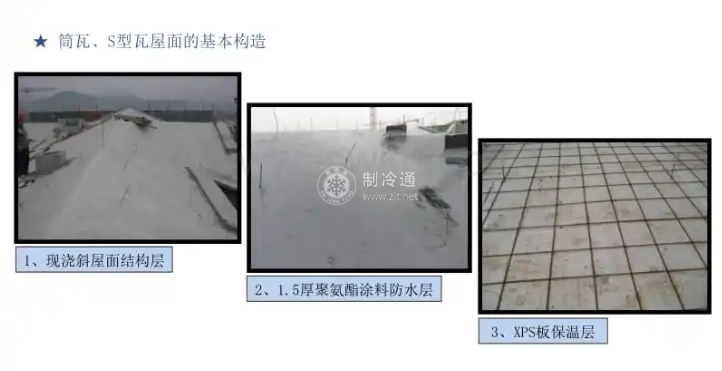

1.老虎窗根部與坡屋面的交接處產生熱橋原因及防治
（1）原因分析
1）老虎窗處的線條過多，在做保溫時因為用混凝土澆筑成的線條比例關系已經確定，在上面加做保溫層，勢必導致線條既定比例關系的失調，為不破壞建筑的立面表現方式，只能放棄對該部分的保溫處理，由于未對裸露部位的混凝土采取處理，在老虎窗或閣樓局部熱橋易出現保溫斷點、熱橋，導致室內出現返霜、結露現象。
2）設計中容易忽視外窗框傳熱對耗熱指標的影響，出現沒有對外窗洞口周邊窗框采取保溫設計處理現象。
（2）防治措施
必須考慮洞口周邊保溫合理、達到無熱橋。同時考慮窗根部上口的滴水處理和窗下口、窗根部的防水處理，防止水從保溫層與窗根的連接部位進入保溫系統的內部而造成破壞。
另外，復合保溫板用于鋼結構屋面時，應考慮保溫板材與檁條連接部位防水和熱橋措施，縫隙處應采取保溫材料填充。
2.女兒墻內側的根部靠近室內的頂板部位產生熱橋原因及防治
（1）原因分析
女兒墻內側的根部靠近室內的頂板，極易引起因為熱橋通路變短，在頂層房間的頂板棚根處產生熱橋，導致室內返霜、結露現象。
（2）防制措施
女兒墻的內側按設計要求采取保溫措施，使得因溫度變化引起應力作用都發生在保溫層內，在屋面與女兒墻交接處保溫層應無縫隙，同時重點考慮女兒墻保護層結合的耐久性，避免女兒墻墻體裂縫發生。
保溫層施工后應通過質量驗收，與屋面防水處理做好質量交接。以屋面結構層與防水層之間沿女兒墻四周保溫層來消納找平層的變形應力，防止女兒墻沿找平層處被頂裂。
3.保溫層產生氣體膨脹后使防水層鼓泡而破壞原因及防治
（1）原因分析
使用澆注型無機保溫材料，不但含水率過大，保溫性能降低，達不到設計要求，而且當氣溫升高，水分蒸發，產生氣體膨脹后，使防水層鼓泡而破壞。
（2）防治措施
保證材料的干濕程度與導熱系數關系很大，限制含水率是保證工程質量的重要環節。當采用有機膠結材料時，保溫層的含水率不得超過5%：當采用無機膠結材料時，保溫層的含水率不得超過20%。
保溫層應干燥，封閉式保溫層的含水率應相當于該材料在當地自然風干狀態下的平衡含水率。屋面保溫層干燥有困難時，應采用排汽措施。
在I、Ⅱ、Ⅵ、M氣候區且室內空氣濕度大于75%，或其他地區室內空氣濕度常年大于80%時，若采用吸濕性保溫材料做保溫層，應選用氣密性、水密性好的防水卷材或防水涂料做隔汽層。
4.保溫層出現塌陷原因及防治
（1）原因分析
1）保溫材料密度低，或沒有達到陳化時間，不符合設計要求。
2）施工防護（保護）層時，保溫層局部反復重力受壓。
（2）防治措施
1）必須按照設計要求規定保溫層的密度。
2）做防護（保護）層時，在保溫層上鋪設木板或其他做專用便道，便于行人或手推車運送工程用小料，大面施工后再施工便道。
