目前常用的冷凝器型式主要有：水冷式、空氣冷卻式、蒸發式和淋水式等四種，空氣冷卻式冷凝器一般用于缺水場所的小型氟制冷裝置，它常與壓縮機組裝成機組形式，在制冷系統設計時，不需要管道配置設計，其他形式的冷凝器，一般都設有進氣、出液、平衡、安全及放空氣等管接口：在管道配置時，應與其他設備相應的管接口連接。
立式冷凝器和臥式冷凝器的管道配置可參見圖1-3-5和圖1-3-6。立式冷凝器可以不設置放油管。

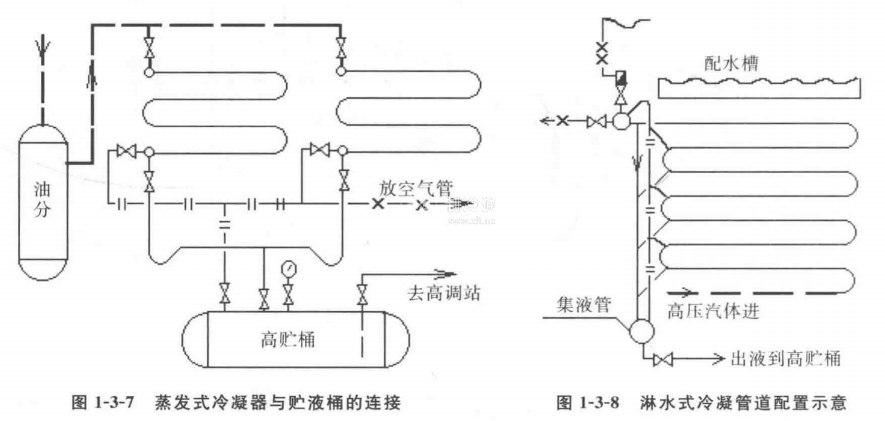

圖1-3-7所示的是蒸發式冷凝器的管道配置示意。由于制冷劑通過蒸發式冷凝器盤管時的壓力損失較大，若多臺并聯運行時，有可能因壓力損失相差過大而發生排液不暢。所以在管道安裝連接時應采取一些措施，當與其他型式的冷凝器并聯使用時也是如此。
淋水式冷凝器的管道配置方案見圖1-3-8。制冷劑氣體由蛇形管下部進氣總管進入，在管內與管外的冷卻水呈逆向流動。l被冷凝的制冷劑液體，由蛇形管各端底部的支管導入出液主管而排入貯液器，有的蛇形管各端中部還設有均壓管(透氣管)與下液主管連通，以保證出液通暢，蛇形管上部的放空氣集管與各組蛇管頂部及貯液器的放空氣管相接。
