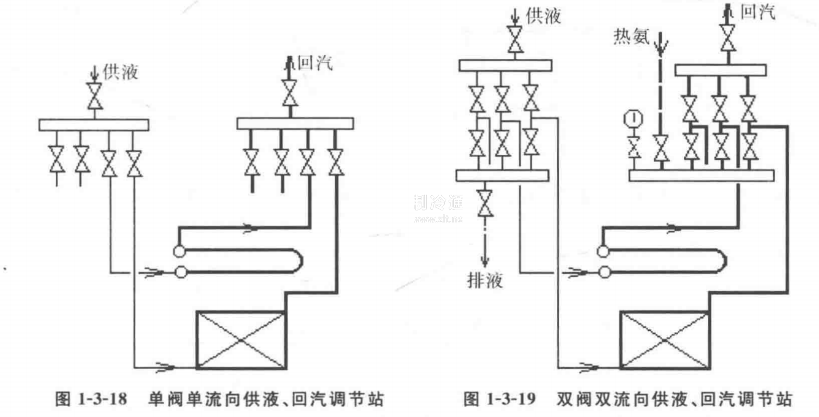

1. 單閥單流向供液、回汽調節站如圖1-3-18所示。這種調節站只適用于小型庫，庫內貨物經常出空的情況。閥門數量少，操作維護簡單。可在貨物出空后停止供液，用開門使庫溫回升的方法除霜，兼搞庫內衛生，缺點是蒸發器內積油不易除去，開門除霜庫房受凍融循環影響較大。
2.雙閥雙流向供液、回汽調節站
這種調節站的優點是調節站的安裝標高位置可以不受蒸發器的安裝標高限制，融霜時不論比蒸發器高還是低均可，且操作也比較方便，因此被廣泛采用，如圖1-3-19所示。

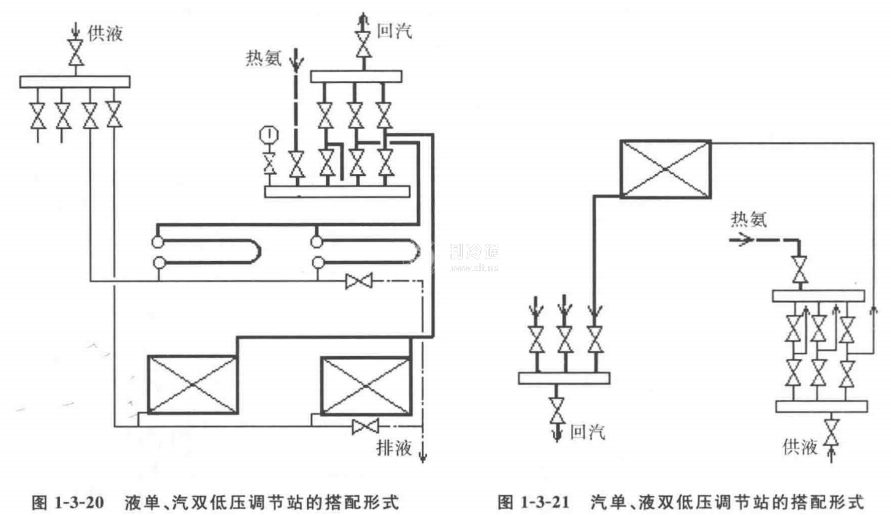

3.液單、汽雙調節站的搭配形式
這種調節站的特點是沖霜時排液管道不再經過低壓調節站，而從蒸發器內最低點接出，因此蒸發器內的積油可以排凈。但由于排液閥裝在庫內，排液操作不方便，且可能引起漏氨而污染庫內食品，如圖1-3-20所示。
4.利用回汽管排液的調節站（圖1-3-21）
這種調節站的優點是省去了一組排液閥門，排液去向當然是兼作排液桶的低壓循環桶了，蒸發器進液必須是上進下出，一般只適用于氨泵供液系統的凍藏間，因?yàn)閮霾亻g沖霜次數較少。從搭配的情況來看，這種調節站也稱作液雙、汽單調節站。
