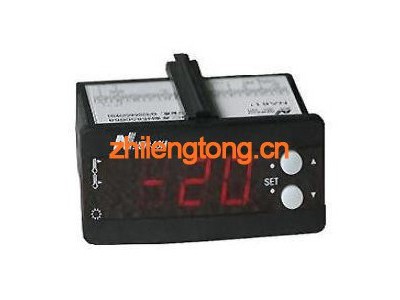

NA810單制冷溫控器：
一、主要功能及技術指標
主要功能：
本控制器為單制冷溫度控制器，具有壓縮機開機延時保護、溫控探頭故障告警功能。有一路外部告警，可設置成常開、常開鎖定、常閉、常閉鎖定、或禁用。
主要技術指標：
1. 溫度顯示范圍： -50～125°C（顯示單位在-9.9～99.9°C之間為 0.1°C，其它溫度范圍為1°C)
2. 溫度設定范圍： -45～120°C（設置步長在-9.9～99.9°C之間為 0.1°C，其它溫度范圍為1°C)
3.電源電壓    ： 9～12V AC （用隨機配置的變壓器，初級電壓220V±10%或380V±10%）
4.使用環境    ：溫度-10℃～45℃，濕度≤85%，無凝露。
6. 溫度傳感器： NTC R25=5kΩ,B(25/50)=3470K
7. 執行標準    ： Q/320585 XYK 01-2004 (NA810-CTA)
二、操作指南
1、面板上的指示燈含義是什么？
面板上的指示燈從上到下排列的功能含義如下表：

指示燈	亮	閃爍
溫度上限	設置上限溫度	-
溫度下限	設置下限溫度
空	-	-
制冷	正在制冷	壓縮機開機延時保護狀態

2、數碼管顯示含義
數碼管在正常時顯示溫度，有故障時交替顯示溫度和故障代碼。顯示代碼如下表：

代碼	含義	說明
EE	溫度傳感器短路
-EE	溫度傳感器斷線
A11	外部告警	來自外部告警信號的告警，請參見內部參數代碼“F50”

3、怎樣設置溫度上下限？
同時按上下兩個鍵，進入溫度上限設置狀態，這時數碼顯示器上顯示的溫度即為上限溫度，然后用上或下鍵改變設定值（“5”鍵增0.1°C，“6”鍵減0.1°C，按住不放超過0.5秒則快速增減）。溫度上限設置完成后再同時按上下鍵可按同樣方法設置溫度下限。注意控制器會保證“上限>下限”這一規則。
注意：1、在設置狀態，如果連續5秒沒有按鍵，則自動退出設置狀態。2、必須退出設置狀態才能確保將設定值保存起來。如果在沒退出之前斷電，則所設定的值可能并沒有保存。
三、高級操作
本控制器可以對一些內部參數進行調整，以適應不同的需要。這些參數是為專業技術人員提供的，普通用戶不必了解。也請非專業人員不要隨便改變控制器的內部參數，以免造成控制器工作異常。使用一組密碼進入?yún)?shù)設置狀態，密碼為“上下上下上上下”，按照這個順序在顯示當前溫度狀態連續按“5”“6”兩個鍵，兩次按鍵間隔不超過1秒，如果密碼輸入正確，會進入?yún)?shù)設置狀態，這時數碼顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，選擇一個代碼后同時按上下鍵則顯示該代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置（按住“5”或“6”鍵不放可連發），設置完成后再同時按上下鍵，回到顯示參數代碼狀態。（注意：參數改變后要同時按上下鍵回到“Fxx”狀態時才會被保存）
內部參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍	出廠設定	單位	備注
溫控類	F19	溫控探頭修正	0.1	0	°C	校正溫控探頭誤差
壓機類	F21	壓縮機停機保護時間	0 – 10	3	分鐘
告警類	F50	外部告警模式*	0 - 4	0	-	0 ：不使用外部告警
1 ：常開，不鎖定
2 ：常開，鎖定
3 ：常閉，不鎖定
4 ：常閉，鎖定
測試類	F98	測試外部告警輸入信號	出廠測試用，顯示輸入信號狀態，0表示斷，1表示通
F99	自檢	此功能會依次吸合所有繼電器，嚴禁在線使用
	F00	退出設置

*注：“外部告警模式”： “常開”表示在正常狀態下外部警信號為開路狀態，閉合產生告警；“常閉”則反之。“鎖定”是指當外部告警信號恢復正常后，控制器仍保持在告警狀態，需要人工按鍵恢復。
四、基本工作原理
1、溫度控制
溫度控制根據“上限溫度”和“下限溫度”兩個參數進行，假設“上限溫度”為20°C，“下限溫度”為18°C，則當溫控探頭上感知到的溫度高于20°C時啟動制冷，一直到溫度低于18°C時停止制冷，將溫度控制在18°C --20°C之間。
2、壓縮機開機延時保護
控制器內有一個“壓縮機停機計時器”，當壓縮機停機時開始計時，下一次啟動壓縮機前首先檢查這個計時器，如果已滿三分鐘則立即啟動壓縮機，如果不滿三分鐘則等滿三分鐘再啟動。這樣可以保證停機后再啟動間隔大于三分鐘，防止頻繁啟動損壞壓縮機。
另外控制器剛通電的三分鐘之內也不會啟動壓縮機，這樣在突然停電再來電的情況下也能保護壓縮機。（*注：壓縮機開機延時保護時間是可調的，以上假定設置成三分鐘）
3、外部告警
控制器有一路開關量告警信號（2、3腳），可通過參數F50設置為禁用、常開或常閉。“常開”表示在正常狀態下外部警信號為開路狀態，閉合產生告警；“常閉”則反之。發生外部告警時，控制器切斷制冷輸出，不再進行制冷，并且顯示告警代碼“A11”。另外當告警信號恢復正常后，控制器可能仍鎖定在告警狀態（和F50的設置有關），按任意鍵即可恢復。
五、注意事項：
1、溫控探頭請放置在冷風機回風處。
2、請使用本公司隨機配置的變壓器和溫度傳感器。

NA815單制冷智能溫控器：
一、面板介紹：

指示燈	滅	亮	閃爍
溫度上限	-	正在溫度上限設置狀態（未修改）	正在溫度上限設置狀態（修改）
溫度下限	-	正在溫度下限設置狀態（未修改）	正在溫度下限設置狀態（修改）
空	-	-	-
制冷	-	正在制冷	開機保護（準備制冷，三分鐘之內會自動進入制冷狀態）

二、主要技術指標及功能：
溫度顯示范圍：-50～125l°C ，單位：-9.9～99.9°C 范圍內為0.1°C，其它溫度范圍為1°C
測溫精度：-10～50°C 1±范圍內為°C2±，其它溫度范圍為°C
溫度設定范圍：-45 ～ 120°C 可調
溫度傳感器： NTC R25=5kΩ,B(25/50)=3470Kl
電源電壓：9～12V ACl （用隨機配置的變壓器，初級電壓220V±10%或380V±10%）
輸出觸點容量：3A/250V
主要功能：溫度顯示、溫度控制、壓縮機開機延時保護（保護時間可調）、溫度修正
三、基本操作
怎樣設置溫度上限和溫度下限？
同時按上下兩個鍵，進入溫度上限設置狀態，這時數碼顯示器上顯示的溫度即為上限溫度，然后用上或下鍵改變設定值（“▲”鍵增0.5°C，“▼”鍵減0.5°C，按住不放超過0.5 秒則快速增減）。溫度上限設置完成后再同時按上下鍵進入溫度下限設置狀態，然后用上或下鍵改變溫度下限設定值，溫度下限設置完成后再同時按上下鍵退出設置狀態。
注意：1、在設置狀態，如果連續5 秒沒有按鍵，則自動退出設置狀態。
2、溫度上下限設置好后，必須退出設置狀態才能將設定值保存起來。如果在沒退出之前斷電，則所設定的值不會被保存。
四、高級操作
通過一組密碼進入高級參數設置狀態，密碼為“上下上下上上下”，在顯示當前溫度狀態下，按照這個順序連續按上下兩個鍵，要在三秒鐘之內完成，如果密碼輸入正確，會進入?yún)?shù)設置狀態，這時數碼顯示器上顯示“Fxx”，其中xx 是兩位數字，表示參數代碼。
用上或下鍵可選擇參數代碼，同時按上下鍵則顯示該參數的值，這時再用上或下鍵即可對參數進行設置，設置完成后再同時按上下鍵，回到顯示參數代碼狀態。（注意：參數改變后要同時按上下鍵回到“Fxx”狀態時才會被保存）
參數代碼表：

代碼	參數名稱	設定范圍	出廠設定	說明
F19	溫度修正	0	0°C	用于校正探頭誤差
F21	壓縮機停機保護時間	0 -- 10	3 分鐘
F99	自檢	*注：此功能會吸合繼電器，嚴禁在線使用
F00	退出設置	-		-

五、工作原理
溫度控制
溫度控制根據“溫度上限”和“溫度下限”兩個參數進行，假設“溫度上限”為22°C，“溫度下限”為20°C，則當溫控探頭上感知到的溫度高于22°C 時啟動制冷，一直到溫度低于20°C 時停止制冷，將溫度控制在20°C --22°C 之間。
壓縮機開機延時保護$
控制器內有一個“壓縮機停機計時器”，當壓縮機停機時開始計時，下一次啟動前首先檢查這個計時器，如果已滿三分鐘則立即
啟動壓縮機，如果不滿三分鐘則等滿三分鐘再啟動；另外控制器剛通電的三分鐘之內也不會啟動壓縮機。（以上說明是假設“壓縮
機停機保護時間”為三分鐘，這個時間是可以設置的，如果不需要延時，可設為0）
六、注意事項
1、溫度傳感器探頭請放置在冷風機回風處，并固定。
2、請使用本公司隨機配置的溫度傳感器。
