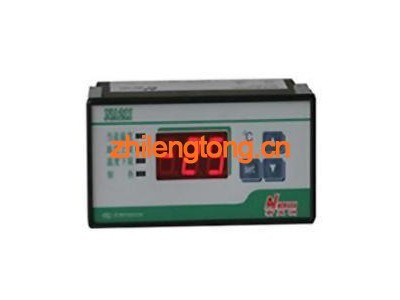

NA211單制熱、NA827、NA6839、NA630溫控器

NA211單制熱溫控器:
一、主要功能及技術指標
主要功能：
本控制器為單制熱控制器，具有溫度顯示、溫度控制、溫控探頭異常告警等功能。
主要技術指標：
1.溫度顯示范圍： -50～125°C（顯示單位在-9.9～99.9°C之間為 0.1°C，其它溫度范圍為1°C)
2.溫度設定范圍： -45～120°C（設置步長在-9.9～99.9°C之間為 0.1°C，其它溫度范圍為1°C)
3.電源電壓    ： AC 220V±10%或380V±10% 50Hz （參見產品后貼）
4.使用環境    ： 溫度-10℃～45℃，濕度≤85%，無凝露。
5.輸出觸點容量： 2A/380VAC(純阻性負載)
6.溫度傳感器  ： NTC R25=5kΩ,B(25/50)=3470K
7.執行標準    ： Q/320585 XYK 01-2004  (NA211-H)
二、操作指南：
1、面板上的指示燈含義是什么？
面板上的指示燈功能含義如下表：

指示燈	亮	閃爍
當前溫度	顯示當前溫度	-
溫度上限	設置上限溫度(未修改)	設置上限溫度(已修改)
溫度下限	設置下限溫度(未修改)	設置下限溫度(已修改)
制    熱	正在制熱	-

2、數碼管顯示含義
數碼管在正常時顯示溫度，如果顯示“EE”表示溫度傳感器短路，“-EE”表示溫度傳感器斷線。
3、怎樣設置溫度上限和下限？
長按“Set”鍵2秒，進入溫度設置狀態，這時“溫度上限”燈亮，數碼顯示器上顯示上限溫度，用上或下鍵改變?cè)O(shè)定值（“5”鍵增0.1°C，“6”鍵減0.1°C，按住不放超過0.5秒則快速增減），再按一次“Set”鍵可按同樣方法設置下限溫度，完成后再按“Set”鍵退出設置狀態。
注意：1、在溫度設置狀態，如果連續30秒沒有按鍵，則自動退出設置狀態。2、必須退出設置狀態才能確保將設定值保存起來。如果在沒退出之前斷電，則所設定的值可能并沒有保存。
三、高級操作：
本控制器可以對一些內部參數進行調整，以適應不同的需要。這些參數是為專業技術人員提供的，普通用戶不必了解。也請非專業人員不要隨便改變控制器的內部參數，以免造成控制器工作異常。內部參數設置方法如下：
使用一組密碼進入?yún)?shù)設置狀態，密碼為“上下上下上上下”，按照這個順序在顯示當前溫度狀態連續按“5”“6”兩個鍵，要在三秒鐘之內完成，如果密碼輸入正確，會進入?yún)?shù)設置狀態，這時數碼顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。
用“5”或“6”鍵可選擇參數代碼，選擇一個參數后按“Set”鍵則顯示該參數的值，這時再用“5”或“6”鍵即可對參數進行設置，設置完成后再按“Set”鍵，回到顯示參數代碼狀態。（注意：參數改變后要按“Set”鍵回到“Fxx”狀態時才會被保存）
內部參數代碼如下表所示：

類別	代碼	參數名稱	設定范圍	出廠設定	單位	備注
溫控類	F19	溫度修正	0	0	°C	校正探頭誤差
測試類	F99	自檢	此功能會依次吸合所有繼電器，嚴禁在線使用
	F00	退出設置

四、基本工作原理：
溫度控制
溫度控制根據“上限溫度”和“下限溫度”兩個參數進行，假設“上限溫度”為20°C，“下限溫度”為18°C，則當溫控探頭上感知到的溫度低于18°C時啟動制熱，一直到溫度高于20°C時停止制熱，將溫度控制在18°C --20°C之間。
五、注意事項：
1、控制器接地端請同電控箱接地端可靠連接，保證接地良好。
2、請使用本公司隨機配置的溫度傳感器。

NA630使用說明

P 主要功能及技術指標

主要功能：

F 制冷控制：溫度顯示、溫度控制、壓縮機開機延時保護、溫控探頭異常告警、溫控探頭故障時可以按設定的開停比定期運行。

F 風機控制：風機延時啟動（溫度和時間雙重控制）、風機延時關閉。可設置成“受控模式”和“自由模式”兩種運行模式?？稍O(shè)置在化霜狀態是否開風機。

F 化霜控制：電熱或熱泵兩種化霜模式，定時或按壓縮機累計運轉時間啟動化霜、化霜結束條件為溫度和時間雙重控制、化霜滴水、手動化霜、化霜探頭異常告警

F 外部告警：有一路外部告警，可設置成常開、常開鎖定、常閉、常閉鎖定、或禁用。

主要技術指標：

O 溫度顯示范圍： -50～value="150" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">150°C（分辨率在-9.9～value="99.9" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">99.9°C之間為 value=".1" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">0.1°C，其它溫度范圍為value="1" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">1°C)

O 溫度設定范圍： -45～145°C（設置步長在-9.9～99.9°C之間為 0.1°C，其它溫度范圍為1°C)

O 電源電壓    ： 220V±10%或380V±10%， 參見產品后貼

O 使用環境    ： 溫度-10℃～45℃，濕度≤85%，無凝露。

O 輸出觸點容量： value="1" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">1A/380VAC(純阻性負載)

O 溫度傳感器  ： NTC R25=5kΩ,B(25/50)=3470K

O 執行標準    ： Q/320585 XYK 01-2004  (NA630-CTDF)
