過濾器

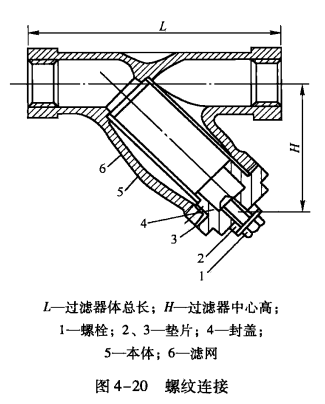

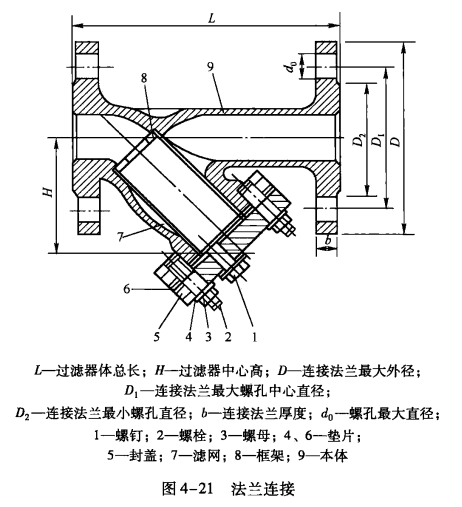

為了防止水管路系統的阻塞和保證水管路系統中的設備和閥件的正常工作，在管路系統中應安裝過濾器，用于清除水中雜物。通常過濾器應安裝在水泵的吸入管和換熱器的進水管上。過濾器有立式直通式、臥式直通式、臥式角通式及丫形過濾器。工程上常用的是丫形過濾器，它具有外形尺寸小、安裝清洗方便的特點。濾芯采用不銹鋼制成，把水中雜質收集起來，用人工以不定期方式清除。丫形過濾器有兩種連接方式:螺紋連接如圖4-20所示;法蘭連接如圖4-21所示。過濾器本體除鑄鋼外，還有銅質和不銹鋼產品。
集氣罐

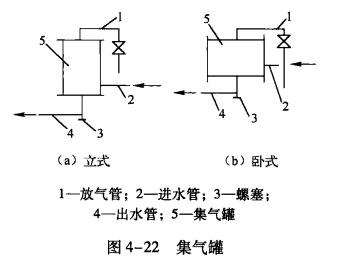

水系統中所有可能積聚空氣的“氣囊”頂點，都應設置自動放空氣的集氣罐。滯留在水系統中的空氣不但會在管道內形成“氣堵”影響正常水循環;在換熱器內形成“氣囊”，使換熱量大為下降;另外，還會使管道和設備加快腐蝕。集氣罐是由直徑為?100~?250mm鋼管焊接而成，有立式和臥式兩種形式，如圖4-22所示。集氣罐應安裝在水系統中能聚集空氣的最高點，頂部的排氣管上設自動放氣閥。
